Ракетный комплекс c орбитальной ракетой Р36орб (8К69)
| Проект | : | Р-36орб (орбитальная) | |||
| Индекс комплекса | : | 15П067? или все же 15П069? | |||
| Индекс ракеты ГРАУ | : | 8К69 | |||
| Обозначение по договору СНВ | : | — | |||
| Классификация DoD (США) | : | SS-9 Mod 3 | |||
| Классификация НАТО | : | Scarp | |||
| Название в СМИ | Глобальная | ||||
| Вид топлива | : | жидкое | |||
| Дальность | : | Неограниченная | |||
| Разработчик | : | ОКБ-586 (Янгель М.К.) | |||
| Начало разработки: | 16 апреля 1962 года. | ||||
| Эскизный проект выпущен: | в декабре 1962 года. | ||||
| Изготовитель | : | завод №586 (ЮМ3). | |||
| Принята на вооружение | : | 1968 | |||
| Снята с вооружения | : | 1983 | |||
Работа над эскизным проектом ракеты Р-36 в орбитальном варианте, шла параллельно с эскизным проектом ракеты МБР Р-36. Проект был выпущен в декабре 1962 г. В качестве первой и второй ступеней использовались ступени ракеты Р-36 баллистического варианта с незначительными изменениями конструкции.
Новым функциональным элементом орбитальной ракеты явилась орбитальная головная часть, состоявшая из боевого блока и отсека управления. Отсек управления содержал инерциальную систему управления с радиовысотомерной коррекцией и тормозную двигательную установку на штатных для ракеты компонентах топлива. Орбитальная головная часть (ОГЧ) выводилась на круговую или слабоэллиптическую орбиту вокруг Земли первой и второй ступенями ракеты, а сход с орбиты осуществлялся включением тормозного ЖРД на время, необходимое для сообщения боевому блоку параметров движения, требуемых для попадания в заданную точку. После этого отсек управления отделялся и отводился от боевого блока, совершавшего вход с атмосферу и полет к цели. Применение ОГЧ обеспечивало внезапный подход к цели с любого направления и поражение целей, расположенных в любой точке земного шара.
Летные испытания ракеты Р-36 орбитального варианта начались в декабре 1965 г. Государственную комиссию возглавил начальник военной академии им. Ф.Э. Дзержинского (ныне имени Петра Великого) Федор Петрович Тонких. В ходе испытаний было запущено 19 ракет, в том числе по району «Кура» — 4 ракеты, по району Новая Казанка — 13 ракет, по акватории Тихого океана — 2 ракеты. Из них — 4 аварийных пуска, главным образом по производственным причинам. В пуске №17Л было осуществлено спасение ГЧ с помощью парашютной системы.
Для траекторных измерений (ТРИ) на нисходящем участке полёта орбитальной ГЧ (ОГЧ) ракеты 8К69, запускаемой с НИИП-5, на ГЦП-4 (Капустин Яр) в районе пос. Новая Казанка в 1966-м году приступили к строительству системы «Вега».
25 января 1967 года состоялся первый успешный пуск 8К69орб из ШПУ (пл. 162) с орбитальной ГЧ (ОГЧ). ОГЧ облетела Землю и приземлилась на территории ГЦП-4 (Капустин Яр) в районе нп. Новая Казанка. Полное полётное время составило 5626,6 сек. (93 мин. 46,6 сек.).
Летные испытания были завершены 20 мая 1968 г. Госкомиссия рекомендовала принять орбитальную ракету Р-36 под индексом 8К69 на вооружение, что и было сделано постановлением правительства от 19 ноября 1968 г.
Ракета находилась в боевой готовности в ШПУ в заправленном состоянии. Регламентные работы проводились раз в два года, что обеспечивало нахождение ракеты на БД в течении 7 лет. Обеспечивалась возможность боевого применения в любых метеоусловиях при температурах воздуха от - 40 до + 50ºС и скорости ветра у поверхности земли до 25 м/с, до и после ядерного воздействия по БРК.
Постановка на боевое дежурство
Первая и единственная бригада орбитальных ракет (98-я испытательно-боевая ракетная бригада (98-я рбр, в/ч 14332)) дислоцировалась нак НИИП-5 (Байконур) и состояла трех полков, первый из них заступил на боевое дежурство 25 августа 1969 г. В составе бригады было развернуто 18 ПУ.
- 794-й ракетный полк на БД с 25 августа 1969 года с 6-ю ШПУ Р-36орб на пл. 160-165; 232
- 157-й ракетный полк на БД с 30 июня 1970 года с 6-ю ШПУ Р-36орб на пл. 191-196; 230
- 353-й ракетный полк на БД с 1971 года с 6-ю ШПУ Р-36орб на пл. 241-246. 231
 |
Монтажно-испытательный корпус (МИК) головных частей 98-й рбр располагался на пл. 38. На этой же площадке располагалось и хранилище ГЧ.
Монтажно-испытательный корпус для нужд самой ракеты (МИК-42) и техническая позиция находилась на пл.43.
Снятие с боевого дежурства
Орбитальные ракеты 8К69 были сняты с боевого дежурства в январе 1983 г. в связи с заключением Договора об ограничении стратегических вооружений (ОСВ-2), в котором был оговорен запрет на подобные системы. В 1987-1989 гг. ШПУ были взорваны.

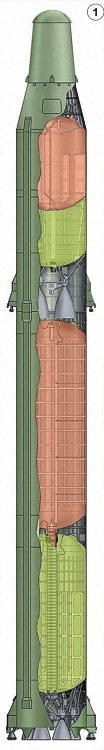

 Р-36 |

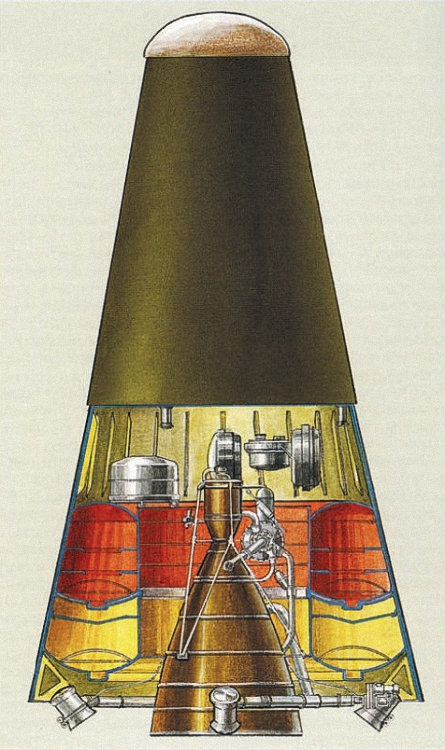

 Орбитальная головная часть |
|
В 1964 году начинается разработка космического носителя 11К69 («Циклон-2»). Прототипом для него послужила БР 8К69. 11К69 стала первой в истории РКП ракетой с полной автоматизацией процесса подготовки и пуска.
ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПЛЕКСА Р-36орб С РАКЕТОЙ 8К69:
| Количество ступеней: | 3 | |
| Полная длина, м: | 32,65-34,55 | |
| Диаметр, м: | 3,05 | |
| Стартовая масса, т: | 181,297 | |
| Гарантийный срок нахождения на БД, лет: |
7 (при регламенте один раз в два года) | |
| Пуск из полной боеготовности, мин.: | 4 | |
| КВО, м: | 1100, (макс.отклонение от ТП ± 5 км) | |
| Дальность: | неограниченная в пределах одного витка вокруг Земли |
|
| Траектория: | настильная (с орбиты ИСЗ) | |
| Первая и вторая ступени: | заимствованы от МБР 8К67 с незначительными доработками |
|
| Орбитальная ступень: | орбитальная головная часть (ОГЧ) c системой радиотехнической защиты |
|
| — масса заправленной ОГЧ, т: | 3,648 | |
| — диаметр, м: | 1,42 | |
| — длина, м: | 2,14 | |
| — масса токсичного топлива, т: | 2 (АТ и НДМГ) | |
| — приборный отсек: | система управления ОГЧ | |
| — тормозная ДУ: | однокамерный ЖРД | |
| — боевой блок: | орбитальный моноблок 8Ф021 с термоядерным зарядом |
|
| — масса блока, т: | 1,41 (1,74) | |
| — мощность заряда, Мт: | 53 | |
| — орбита: | круговая высотой 150... 180 км (1 виток вокруг Земли). |
|
| — этапы управляемого полета: | — замер высоты — разворот для спуска с орбиты — запуск ТДУ — отделение приборного отсека — выключение ТДУ — отделение боевого блока |
|
| Приём на вооружение: | 1968 год | |
| Председатель Госкомиссии: | г/л-т Тонких Ф.П. (начальник ак. им. Дзержинского) | |
| Учебно-боевых пусков и отстрелов: | 7 | |
| Боевое дежурство: | с 18-ю ракетами несла ОРБ-98 (1969-1982) на пл. 160...165, 190...196 и 241...246 |
|
| ПОЛИГОННЫЕ ИСПЫТАНИЯ (НИИП-5, Байконур) | ||
| Испытатели: | — ИУ-2 (п-к Матрёнин Л.С.) — ОИИЧ-25 (п-к Локтионов А.Г.) |
|
| Первый пуск: | 16 декабря 1965 года (с НПУ пл. 67) | |
| Последний испытательный пуск: | 28 мая 1968 г. (в акваторию Тихого океана) | |
| Испытательных пусков: | 23 (успешных — 19, аварийных — 4) | |
| — по Камчатке: | 4 | |
| — по Новой Казанке: | 13 | |
| — в акваторию Тихого океана: | 2 | |
| Испытательная база: | ||
| — монтажно-испыт. корпус: | МИК-42 | |
| — НПУ: | (21, 22) и КП пл. 67 | |
| — ШПУ ОС-69: | пл. 160... 162 и КП пл. 160 | |
| — ШПУ ОС-69: | — глубина — 41,5 м — диаметр ствола — 8,3 м — диаметр стакана — 4,64 м |
|
| — Траекторные измерения: | — ПИК НИИП-5 — сибирские и дальневосточные НИПы КИК — ПИК ГЦП-4 (система три «Вега») |
|
| Бортовые средства измерений: | ||
| - 1-я ступень: | тлм БУ1 «Трал-111-28» | |
| - 2-я ступень: | тлм БУ1 «Трал-П 1-28» и БРС-2М | |
| - ОГЧ: | — тлм БУ1 «Рубии-ТМ» — запоминающие устройства (ЗУ) «Яхонт» и АРГ-4 — БПО2 три «Рубин-1» и «Вега» |
|
______________
1 тлм БУ — телеметрическое бортовое устройство.
2 БПО — бортовой приёмо-ответчик системы траекториых измерений.
3 По другим данным [3,4] боевой блок нес заряд мощностью 2,3 Мт.
4 В скобках, вероятно, учетом средств преодоления ПРО.
5 Здесь в источниках разночтения. У Кудряшова [1] это 34,5 м, в [5] - 32,6 м, Гудовича в [6] 32,65, Смирнов в [4] указывает длину 32,65-34,5 м.
ПЕРЕЧЕНЬ ПУСКОВ 8К69 (по Урусову О. [7])
Все пуски проводились на полигоне НИИП-5 (Байконур).
| № п/п |
Дата пуска |
Полигон | № ракеты | Орби- тальный блок |
Цель | Описание |
| 1965 По данным 43-й ОНИС полигон Кура «работал» по 1 пуску ракеты 8К69. |
||||||
| 01 | 16.12 | НПУ пл.67П/21 | У–22502–1Л | — | Кура | ЛКИ-1 Первый пуск1 по Куре пуск по Камчатке с части витка перелет ТП на 27 км. Начало ЛКИ. |
| 1966 По данным 43-й ОНИС полигон Кура «работал» по 2 пускам ракеты 8К69. |
||||||
| 02 | 05.02 | —"— | У–22502–2Л | — | Кура | ЛКИ-2. Успешный пуск. |
| - | 18.03 | —"— | У–22502–3Л | — | Кура | ЛКИ-3. Не состоялся. Пожар. |
| 03 | 20.05 | НПУ пл.67П/22 | У–22502–4Л | — | Кура | ЛКИ-4. Успешный пуск. |
| 04 | 18.09 | ШПУ пл.162/36 | У–22502–5Л | — | Н.Казанка | ЛКИ-5.
Первый пуск из ШПУ Пуск аварийный - отказ СУ, подрыв. |
| 05 | 02.11 | ШПУ пл.162/36 | Н–22500–6Л | — | —"— | ЛКИ-6. Пуск аварийный |
| 1967 | ||||||
| 06 | 25.01 | ШПУ пл.162/36 | Н–22500–7Л | Космос-139 | Н.Казанка | ЛКИ-7. Первый успешный пуск из ШПУ с приземлением |
| 07 | 22.03 | ШПУ пл.161/35 | Н–22500–8Л | — | —"— | ЛКИ-8.
Пуск аварийный. На 255-ой сек. отказала ДУ 2-ой ступени; |
| 08 | 17.05 | ШПУ пл.161/35 | Я–22500–9Л | Космос-160 | Н.Казанка | ЛКИ-9. Успешный пуск. |
| 09 | 17.07 | ШПУ пл.162/36 | Я–22500–11Л | Космос-169 | —"— | ЛКИ-10. Успешный пуск. |
| 10 | 31.07 | ШПУ пл.161/35 | Я–22500–12Л | Космос-170 | —"— | ЛКИ-11. Успешный пуск. |
| 11 | 08.08 | ШПУ пл.162/36 | Я–22500–10Л | Космос-171 | —"— | ЛКИ-12. Успешный пуск. |
| 12 | 19.09 | ШПУ пл.161/35 | Я–22500–14Л | Космос-178 | —"— | ЛКИ-13. Успешный пуск. |
| 13 | 22.09 | ШПУ пл.162/36 | Я–22500–15Л | Космос-179 | —"— | ЛКИ-14. Успешный пуск. |
| 14 | 18.10 | ШПУ пл.161/35 | Я–22500–16Л | Космос-183 | —"— | ЛКИ-15. Успешный пуск. |
| 15 | 28.10 | ШПУ пл.162/36 | Я–22500–13Л | Космос-187 | —"— | ЛКИ-16. Успешный пуск. |
| 1968 | ||||||
| 16 | 25.04 | ШПУ пл.162/36 | Я–22500–17Л | Космос-218 | Н.Казанка | ЛКИ2-1. Успешный пуск. |
| 17 | 21.05 | ШПУ пл.162/36 | Я–22500–18Л | — | Акватория | ЛКИ2-2. Успешный пуск. |
| 18 | 28.05 | ШПУ пл.161/35 | Я–22501–19Л | — | —"— | ЛКИ2-3. Успешный пуск. |
| 19 | 02.10 | ШПУ пл.161/35 | В–22501–10Т | Космос-244 | Н.Казанка | Серийный. Успешный пуск. |
| 19 ноября ракета 8К69орб принята на вооружение. | ||||||
| 1969 | ||||||
| 20 | 15.09 | ШПУ пл.191/66 | Ю–45201–50Т | Космос-298 | Н.Казанка | Серийный. Успешный пуск. |
| 1970 | ||||||
| 21 | 28.07 | ШПУ пл.191/66 | Ю–45201–49Т | Космос-354 | Н.Казанка | Контрольный. Успешный пуск. ОГЧ 8Ф673. |
| 22 | 25.09 | ШПУ пл.191/66 | 4502741260 | Космос-365 | Н.Казанка | Контрольный. Успешный пуск. ОГЧ 8Ф673К. |
| 1971 | ||||||
| 23 | 09.08 | ШПУ пл.191/66 | ? | Космос-433 | Н.Казанка | Учебно-боевой. Успешный пуск. ОГЧ 8Ф673К. Последний пуск 8К69. |
______________
1 По другим данным пуск 16 декабря завершился аварией орбитальной головной части...
Источники:
1. Кудряшов В.А. — Измерительному комплексу космодрома Байконур — 50 лет [2011].
2. Леонченко Н.Г. Создание межконтинентальных баллистических ракет в КБ «Южное». (Глава 2.3. из сборника «Оружие ракетно-ядерного удара») / М.: Издательство МГТУ им. Н.Э. Баумана, 2009
3. Драгунова М. Боевые ракеты второго поколения (История создания боевых ракет КБ «Южное») / «Науки и Техники» № 11 2016 г., №№ 1, 4, 7,10 2017 г., № 1 2018 г.
4. Смирнов Г.И. Ракетные системы РВСН: От Р-1 - к Тополю-М. / Свердловск. 2006.
5. Оружие ракетно-ядерного удара. / Под ред. Ю. А. Яшина. / М.: Издательство МГТУ им. Н. Э. Баумана, 2009
6. Гудович А.Б. Стратегические Ракетные комплексы наземного базирования / 2007
7. Урусов О. «Космосы» для штурма Америки / Новости космонавтики. №№7-8, 2000.
