Части измерительных пунктов и комплексов

Как и во всем "Справочнике РВСН", приведенные здесь сведения получены из общедоступных источников и могут быть неточны...

В СССР имелось огромное число специализированных частей, предназначавшихся для ведения командно-измерительных функций при запусках и траекторном сопровождении баллистических ракет и космических аппаратов.

У таких частей были различные наименования:

  • (О)(Н)ИП — (отдельный) (научно-) измерительный пункт;
  • ПЖИП — подвижный железнодорожный измерительный пункт;
  • (О)ИС(ИС) — (отдельная) измерительная [испытательная] станция (измерительных средств);
  • (О)КИК — (отдельный) командно-измерительный комплекс;
  • (ОП) РУП — (отдельный пункт) радиоуправления;
  • ЦКИК — центральный командно-измерительный комплекс;

Измерительные пункты имели как закрытое наименование типа "№-й отдельный научно-измерительный пункт", так и открытое наменование "№-й научно-измерительный пункт" (НИП или просто ИП). Причем "закрытый" и "открытый" номера не совпадали. Кроме этого, как и всем воинским частям, им присваивались условные номера "в/ч №". В некоторых случаях эти номера при передислокации и переформировании менялись, в некоторых — нет.

Наиболее обширной сетью измерительных пунктов обладал командно-измерительный комплекс (КИК), ориентирующийся в первую очередь на космические (орбитальные и межпланетные) аппараты.

В то же время кроме КИК СССР существовали т.н. "полигонные измерительные комплексы". Такие комплексы имелись в составе 4-го ГЦП МО (Капустин Яр), 53-го НИИП (Плесецк), 5-го НИИП (Байконур), 43-й ОНИС (Камчатка), 45-го ГЦМП (Ненокса).

В последующие годы для испытаний отдельных видов вооружений создавались измерительные комплексы на полигонах: 11-й НИИП (Эмба), 10-й НИИП (Сары-Шаган), 170-й СИП (Суюндук), 171-й ИП (Теректа) и др.

При необходимости эти измерительные пункты и комплексы могли дополнять друг-друга независимо от ведомственной принадлежности.

Существовали также пункты радиоуправления, базы падения, подвижные (железнодорожные, мобильные, авиационные) измерительные пункты, часто — временные (без создания отдельных воинских частей и присвоения им номеров) и потому с трудом поддающиеся современному историческому учету.

Командно-измерительный комплекс (в дальнейшем - КИК) был создан 3 сентября 1956 года.

А 8 мая 1957 года был сформирован Центр по руководству и координации работ комплекса измерительных средств, средств связи и службы единого времени и контрольно-измерительных пунктов (в дальнейшем - Центр КИК). Наименование Центра КИК многократно менялось, а с 1990 года его функции стал исполнять 153-й Главный испытательный центр испытаний и управления космическими средствами МО (153-й ГИЦИУ КС МО).



Название ОКИК Наименование В/ч Время Дислокация Примечания



Центр командно-измерительного комплекса (ЦентрКИК)

ЦентрКИК   Центр КИК 32103 1957-1990 Болшево,
Москва,
Краснознаменск
См.ГИЦИУ КС
ГИЦИУ КС   153 ГИЦИУ КС 32103 1990-н.в. Краснознаменск



Региональные центры командно-измерительных комплексов (ЦКИК)

ЦКИК-3   1282 ЦКИК 71414 1988-1998 Улан-Удэ
Бурятской АССР

ЦКИК-4   ???? ЦКИК 39940 1989-1998 Енисейск
Красноярского края

ЦКИК-51   1272 ЦКИК 31455 1958-1993? Витино
(Евпатория)
Крымской обл.

ЦКИК-52   251 ЦКИК 11439 1993-1998 Малоярославец
Калужской обл.




Командно-измерительный комплекс (КИК)

НИП-1   31 ОНИП 13986 1957-1958 Тюратам
Кзыл-Ординской обл.

НИП-21   42 ОНИП 41182 1957-1960 Михайловка
(Макат)
Гурьевской обл.
См. НИП-15
НИП-22 ОКИК-2   22381 1993-1998 Ейск
Краснодарского края

НИП-3 ОКИК-3 44 ОНИП
44 ОКИК
14045 1957-... Приозерск
Сары-Шаган
Джезказганской обл.

НИП-4 ОКИК-4 46 ОНИП
46 ОКИК
14058 1957- Лесосибирск
(Енисейск)
Красноярского края

НИП-5   64 ОНИП 14071 1957-1958 Искуп
Красноярского края
См. РУП-1(А)
(НИП-8)
НИП-6 ОКИК-6 65 ОНИП
65 ОКИК
14086 1957-... Елизово
(Петроп.-Камчатский)
Камчатская обл.

НИП-71   66 ОНИП 14100 1957-1958 Ключи
Камчатская обл.
См. ИП-18
НИП-72 ОКИК-7 484 ОНИП 85906 1992-... Шахи
(Барнаул)
Алтайского края

НИП-81   70 ОНИП 14107 1957-... Гижига,
Магаданской обл
См. 30 ОНИП
НИП-82 ОКИК-8 48? ОНИП
48 ОКИК
34122 1993-... Хрустали
(Кудиново /
Малоярославец)
Калужской обл.

НИП-9 ОКИК-9 76 ОНИП
76 ОКИК
14108 1957-... Красное село
Ленинградской обл.

НИП-10 ОКИК-10 79 ОНИП 14109 1957-1992 Школьное
(Симферополь)
Крымской обл.

НИП-11 ОКИК-11 88 ОНИП 14127 1957-1989 Сартычалы
Грузинской ССР

НИП-121   128 ОНИП 14174 1957-1958 Матвеевка
Новосибирской обл.

НИП-122 ОКИК-12 37 ОНИП
37 ОКИК
14174 1958-2009 Колпашево
Томской обл.

НИП-13 ОКИК-13 131 ОНИП
31 ОКИК
14129 1957-... Улан-Удэ
(Нижние Тальцы)
Бурятской АССР

НИП-141   30 ОНИП 26178 1958-1962 Щелково
Московской области
См.НИП-142
НИП-142 ОКИК-14 82 ОКИК??? 26178 1962-... Щелково
Московской области

НИП-15 ОКИК-15 42 ОНИП
42 ОКИК
14038 1960-... Галенки
(Усурийск)
Приморского края
НИП-16 ОКИК-16 98 ОНИП 34436 1959-1993 Витино
Крымской обл.
См. ОКИК-40
ОКИК-40 40 ОКИК 81415 2015-... Витино
(Евпатория)
Крымской обл.

НИП-17 ОКИК-17 616 ОНИП
77981 1966-2011 Солнечный
(Якутск)
Якутская АССР
См. ОНИП-13
НИП-18 ОКИК-18 47 ОКИК 97692 1965-... Воркута
НИП-19 ОКИК-19 488 ОНИП 29471 1972-1992 Дунаевцы
Хмельницкой обл.

НИП-20 ОКИК-20 62 ОНИП 59946 1977-... Солнечный
(Комсомольск-на-Амуре)
Хабаровского края

НИП-21 ОКИК-21   50065 1980-1993 Майданак
Узбекской ССР

  Учебный 150 ПОУП     Лехтуси
Ленинградской обл.

НИП-22     08327 1983-1989 Молочное
(Евпатория)
Крымской обл.

НИП-23   724 ОНИП 65254 1986-1995 Хороль
Приморского края

НИП-24     52778 1986-1993 Родниковое
Крымской обл.

НИП-26     92626 2009-... Пионерский
Калининградской обл.

  ОКИК 39? ОКИК     п.Дунай,
Шкотово-22, "Осетр"

НИП-41-Е     ? 1958-1959 Кошка
Крымской обл.

НИП-60   60 ОИП 94077 1996-2011 Углегорск
Амурской обл.

НИП-18   198 ОИП 20608 2004-... Армавир
Краснодарского края






Полигонный измерительный комплекс (ПИК Байконур)

ИП-1   44 ОИС 13951 1956-... Ленинск, пл.18 С 2007 года
в составе
НПО ИТ
ИП-1Б   25 ОИС 34005 1960-1962 Ленинск, пл.44 См.ИП-22
ИП-21     25632 1956-1962 Ленинск, пл.18,
ИП-22   25 ОИС 34005 1962-2002 Ленинск, пл.44 С 2002 года
ЦЭИС-44
ИП-31     25619 1956-1962 Ленинск, пл.18
ИП-32     55427 1962-2007 Ленинск, пл. 97 С 2007 года
в составе
НПО ИТ
ИП-4   55 ОИС 14216 1956-1976 Джинешке-Кум
НИП Вега     96635 1964-1976 Ленинск, пл. 21 См.ИП-42
ИП-42     96635 1976-2003 Ленинск, пл. 21 См.ИП-4
ИП-51   56 ОИС 25757 1956-1972 Джусалы
ИП
Сатурн-МС
    74828 1967-1972 Ленинск, пл.23 См.ИП-52
ИП-52     74828 1972-... Ленинск, пл.23
ИП-6   59 ОИС 14018 1956-1967 Амангельды
Казахская ССР

ИП-7Т   61 ОИСИС 14289 1956-1970 Теректы
Казахская ССР
См.ИП-7Д
ИП-7Д   107 ОИС 33857 1965-1999 Джезказган
Казахская ССР

ИП-8   63 ОИС 25589 1956-... Жаксы
Казахская ССР

ИП-9   65 ОИС 14143 1956-1995 Киевка
(Сарань)
Казахская ССР

ПЖИП   274 ПИС 96638 1966-1970 Шахи
(Барнаул)
Алтайский край
См.ИП-10
ИП-10   ОИП-484? 96634 1967-1992 Шахи
(Барнаул)
Алтайский край
См.НИП-72
(ОКИК-7)
РУП-1(А)   71 ОИС
39 ОП РУП
25642   Тартугай
Казахская ССР

РУП-2(Б)   72 ОИС
43 ОП РУП
14094   Тугуз
Казахская ССР

РУП-2(Б)   ?? ОП РУП 14174   Колпашево
Томской обл.
См. НИП-12
РУП-1(А)   НИП-8 14157 1958-1960 Шипицино
Новосибирской обл.

БП   408 ОИС 73782   Усть-Каменогорск
Казахская ССР

БП   75 ОИС 13961   Ладыженка, Целиноград
Казахская ССР








Полигонный измерительный комплекс (ПИК Плесецк)

ИП-1     12401 1964-2002 Мирный (Плесецк)
пл. «Добрянка»
Архангельской обл.
См. 8 ОКИК
ИП-2     12402 1964-1988 Емба
(п. Железнодорожный)

ИП-3   ОИП-56 12403 1964-... Нарьян-Мар
Ненецкий АО

ИП-4     12404 1964-? ?
ИП-4     35817 1998-2009 Северодвинск
Архангельской обл.

ИП-5     32523 1965-2002 Мирный (Плесецк)
пл. «Ключевое»
Архангельской обл.
См. 8 ОКИК
ИП-6     21331 1965-1998 Белушья Губа
Новая Земля

ИП-7 6?   77189 1965-2002 Мирный (Плесецк)
пл. «Дятлово»
Архангельской обл.
См. 8 ОКИК
ИП-8     40919 1984-... Норильск
Красноярского края

ИП-9     29408 1985-1997 Владимировка
(Якутск)
Якутская АССР

ИП-10     21252 1990-1997 Мирный,
Якутская АССР

ИП-??   Подвижный ИП 29407 1985-1989 Мирный (Плесецк)
пл. «Лесорубов»
Архангельской обл.

  ОКИК 8 ОКИК 14276 2002-... Мирный (Плесецк)
Архангельской обл.

РУП     14117 1959-? Пудож
Карельского края
Главный ПРУ
РУП       1959-? Пинега
Архангельской обл.
Зеркальный ПРУ
РУП       1959-? Каргополь
Архангельской обл.
Зеркальный ПРУ



Полигонный измерительный комплекс (ПИК Капустин Яр)

Вега   Это Эмва а не
Капяр
03021   Эмва, пл.22
ИП-8     52910   с. Сайхин,
Бокейординского района
Западно-Казахстанской области
30 ОИИЧ
ИП-11         с. Шунгай 30 ОИИЧ
ИП-16     52910   с. Шунгай,
Бокейординского района
Западно-Казахстанской области
30 ОИИЧ
    49 ОИС     Приозерск (ГИП-10)?
    20 ОИС     Новая Казанка



ОНИС-43 (Камчатка)

ИП-12   25522Б
ИП-13   25522В
ИП-14   25522Г
ИП-15   25522Д
ИП-16   25522Е
ИП-17   25522Ж
ИП-18       1958-1999   См. НИП-71



ГИП-10 (Сары-Шаган)

ИП-3/35
ИП-10/16
ИП-12
ИП-12А
+   25719 ...-1998 ИП вошла в ИЦ
ранее Капяр?
См. ИЦ 02857
ИП-15 +       ранее Капяр?
ИП-16   03262 1957-...   п/п-к Г.Г. Качанов
ИП-17   03265 1957-... 1 инж.-м-р В.Г. Потанин
ИП-18 + 28072 1957-...   инж.-м-р Г.С. Тягло
ИП-20   03263 1957-...   инж.-п/п-к И.И. Глазырин
ИП-21   03262
?13620
1957-... 02857-Д п/п-к В.Л. Вилков
ИП-22   03268 1957-...   п/п-к В.Г. Гайдамакин
ИП-24 + 28152 1957-...   п/п-к М.И. Бурзак
ИП-35 +
ИП-40 + ?73630
13621
1964-... 1 большой ип м-р В.Д. Киселев
ИП-51   06544 1973-... большой ип 38 пл. м-р М.В. Тулис
ИП-60 + 73626 1964-... под Джезказганом м-р И.А. Кнуренко
с 1986 - м-р Баринов
ИП-62 + 73569 1964-... ИП-62 дальняя связь (Свисток) п/п-к В.В. Трофимов
ИП-70 + ?03365 1974-... 1 м-р В.С. Николаев
ИП-72         малый ип
ИП-73 +       малый ип
ИП-74 +       малый ип
ИП-75 +       малый ип
ИП-76
ИП-79 + 03369 1975-... 02857-К пл.79 к-н Н.С. Кривовяз
    272-й отдельный измерительный центр 03143
ИЦ   Испытательный
центр
02857 1998-...



Полигоны ВВС

ИП-301 - 231-й полигон ВВС 15480 1957-... Тургай
Казахскаяй ССР

ИП-302
ИП-303
ИП-304
ИП-305
ИП-401 - Полигон НИИ ВВС
им. Чкалова
42140 1957-... Суюндук
Казахскаяй ССР

ИП-402
ИП-403
ИП-404
ИП-405
ИП-501 - 171-й полигон ВВС 45174 1957-... Теректа
Казахскаяй ССР

ИП-502
ИП-503
ИП-504
ИП-505




Испытательные трассы полигонов во времена СССР выглядели следующим образом:

северная трасса «Плесецк — Камчатка»

  • включала предстартовые измерительные пункты, расположенные в позиционных районах полигона.
  • пункты по трассе полета:
    • — в районах городов Северодвинск,
    • — Нарьян-Мар,
    • — Воркута,
    • — поселка Железнодорожного (Коми АССР),
    • — на Новой Земле
    • — и в городе Норильске.
  • Район финиша, Камчатка, состоял из трех ИПов:
    • — ИП-11 (поселок Ука),
    • — ИП-12,
    • — ИП-13.

Внутренняя трасса «Капустин Яр — Балхаш»

  • предстартовые ИПы
  • центральный измерительный пункт
  • измерительный пункт «Вега».
  • трассовый ИП в районе городов:
  • — Новая Казанка,
  • — Макат,
  • — Эмба,
  • — Аральск
  • — озера Балхаш.

Южная трасса, «город Ленинск — Камчатка»:

  • предстартовые ИПы позиционного района полигона
  • ИП по трассе полета ракеты в районе городов:
  • — Барнаул,
  • — Жаксы
  • ИПы Камчатки

Полигонный измерительный комплекс (ПИК)

Полигонный измерительный комплекс (ПИК) являлся (наряду с техническими позициями и стартовыми комплексами) важнейшей составной частью инфраструктуры НИИП-5.

Он представлял собой совокупность территориально разнесенных на 6600 км (от ст. Тюра-Там Казахской ж.д. до Камчатского полуострова), технологически связанных между собой технических средств, предназначенных для приема, первичной обработки, регистрации, передачи по каналам связи, сбора, документирования, вторичной обработки, представления, отображения и выдачи потребителям измерительной информации при пусках (испытаниях) МБР, РНК А и проведении сеансов управления КА.

В 1955-1982 гг. он именовался ПИКом, а с 1983 г. — измерительным комплексом космодрома Байконур (ИККБ). Его предыстория началась в 1953 г., когда четвертое управление ГАУ (Соколов А.И.) заказало НИИ-4 НИР по теоретическому обоснованию схемы построения и структуры первого ПИК (ПИК-1) для обеспечения ЛКИ первой МБР 8К71.

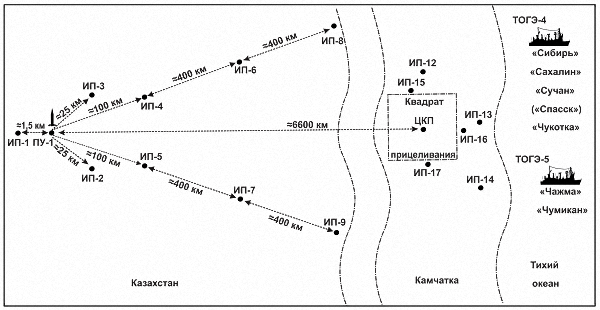

ИП-1 располагался в 1,5 км от старта в створе с трассой полета. Остальные — слева и справа от трассы полета. Вместе с ИП-1 они составляли классические равносторонние и равнобедренные треугольники, а вместе с летящей ракетой — пирамиду. При этом точность ТРИ тем выше, чем ближе эта пирамида к форме правильного тетраэдра.

Слева от трассы полета МБР располагались ИП-3 (оптический), ИП-4, ИП-6 и ИП-8.

Справа от трассы полета МБР располагались ИП-2 (оптический), ИП-5, ИП-7Т и ИП-9К. ИП-1 был пристартовый, а остальные — трассовые.

От ИП-1 до ИП (2, 3) было порядка 30 км, до ИП (4, 5) — 115 км, до ИП (6, 7Т) — 500 км, до ИП (8, 9К) — 750 км.

На базе приема ГЧ (Камчатская обл.) схемой предусматривалось создание шести измерительных пунктов, которые составляли вокруг квадрата падения ГЧ два полукольца — внешнее (ИП-12, ИП-13, ИП-14) и внутреннее (ИП-15, ИП-16, ИП-17). ИПы внешнего полукольца располагались в 52...102 км от центра квадрата падения ГЧ, а ИПы внутреннего полукольца — в 36...57 от центра квадрата падения.

При этом пригодность мест расположения ИПов для проживания людей абсолютно не учитывалась, что обрекло персонал ИПов на необходимость преодоления неимоверных трудностей... во имя получения ТРИ высокой точности. Такова была плата...

ПИК-1 АУТ состоял из девяти ИПов (ИП-1.. .ИП-9)

При этом ИП-1 и ИП-6 были комбинированными (траекторно-телеметрическими), а остальные — траекторными.

ПИК-1 района падения ГЧ (ОНИС-43) состоял из шести ИПов (ИП-12...ИП-17), из которых ИП-15 и ИП-17 были чисто телеметрическими, ИП-12, ИП-13, ИП-14 — траекторными, а ИП-16 — комбинированным.

В 1955 г. для руководства ПИК-1 в структуре НИИП-5 была сформирована служба НИР и измерений. Они осуществляли также оперативно-техническое руководство ИПами ОНИС-43.

...Боевое крещение ПИК-1 частично прошел 15 мая 1957 г. при первом (аварийном) пуске МБР 8К71. Настоящее боевое крещение ПИК-1 прошел 21 августа 1957 г., когда ГЧ МБР 8К71 №8, пролетев 6532 км, достигла ОНИС-43. С этого времени и началась фактическая история ПИК...

...В октябре 1959 г. при пусках МБР 8К71 на максимальную дальность в акваторию Тихого океана получил боевое крещение новый элемент ПИК-1 — первый корабельный измерительный комплекс, состоявший из трех КИП ("Сибирь", "Сахалин", "Сучан") и корабля-ретранслятора "Чукотка", объединенных в ТОГЭ-4.

25 апреля 1964 г. В этот день служба НИР и измерений была преобразована в управление измерений и математической обработки (третье управление НИИП-5, в/ч 68526)

В состав управления вошли: начальник управления, его заместитель по ОИР, штаб, политотдел, траекторный и телеметрический отделы, а также ВЦ в составе 5 отделов (программирования, обработки ТМИ РН, обработки ТМИ КА, обработки траекторной информации, УЭВМ, систем "Старт" и отдел МО-9). Управлению подчинялись ИПы АУТ и ИПы ОНИС-43 (только в оперативно-технической части).

В 1989 г. 3 управление было переименовано в 4-й центр испытаний и применения космических средств с сохранением прежнего номера войсковой части (в/ч 68526)

В состав 4-го центра тогда входили ИП-1, ИП-2, ИП-3, ИП пл.21 (система "Вега"), ИП пл.23 (МКИС "Квант-СП"), ИП-7Д, ИП-8, ИП-9С, ИП-10, УС "Проточка" (пл. 255).

После распада СССР и перехода НИИП-5 в собственность Казахстана началось резкое сокращение ПИК. В 1992 г. ИП-10 был передан в состав КИК и переименован в НИП-7 (ОКИК-7). В 1994 г. расформировали ИП-8, в 1995 г. — ИП-9С, в 1999 г. — ИП-7Д

В 2002 г. с расформирования ИП-2 и передачи его инфраструктуры НПО ИТ началась конверсия ПИК.

В 2003 г. расформировали ИП пл.21, а систему "Вега-Н" ввели в штат ИП пл.23 в качестве отдела. [5]



Отдельный командно-измерительный комплекс (ОКИК)

Часть управления космическими аппаратами (КА), входит в состав основных частей управления КА Главного испытательного центра испытаний и управления космическими средствами имени Г.С. Титова (ГИЦ ИУКС), предназначена для подготовки и проведения сеансов управления КА по планам и программам подготовленным пунктами управления ГИЦ, или самостоятельно — в режиме автономного функционирования, поддержания в готовности к применению средств управления КА. Основные задачи, решаемые ОКИК: получение из ГИЦ и выдача на борт КА командно-программной информации (КПИ), рабочих программ, уставок, разовых команд, получение квитанций об их прохождении; проведение измерений текущих навигационных параметров движения КА, их запись и выдача результатов в ГИЦ; прием, регистрация, хранение, предварительная обработка телеметрической (телевизионной) информации с последующей выдачей ее в ГИЦ; проведение сверки бортового времени с наземным, при необходимости коррекция и фазирование бортовой шкалы времени; поддержание в боеготовом состоянии космических и наземных радио-, и проводных каналов связи; обеспечение обмена информацией с обитаемыми КА и орбитальными станциями по УКВ и телевизионным каналам связи; выдача в ГИЦ донесений о качестве и полноте выполнения программы сеанса управления.

В состав ОКИК входят: управление, основные подразделения, подразделения специальных войск и тыла. К основным подразделениям ОКИК относятся отделы, узел связи и информационно-вычислительный центр. К подразделениям специальных войск относятся: рота охраны, отделение технического контроля (комплексного), контрольно-измерительная лаборатория, топогеодезическое отделение. К подразделениям тыла относятся: рота материально-технического обеспечения, эксплуатационно-техническая рота, медицинский пункт. В состав некоторых ОКИК на правах отдела входят подвижные наземные командно-измерительные пункты. На вооружении ОКИК находятся средства наземного автоматизированного комплекса управления (НАКУ), системы связи и передачи данных, системы синхронизации и единого времени. В настоящее время в составе ГИЦ имеется 11 ОКИК и 1 отдельный измерительный пункт, размещенные на всей долготной протяженности РФ. [4]



Источники:

1. Задачи особой государственной важности [...] Сборник документов. — Москва, 2010.

2. Управление. — Сайт Министерства обороны РФ.

3. Научно-измерительный пункт (НИП). — Википедия.

4. Отдельный командно-измерительный комплекс (ОКИК). — Сайт Минобороны РФ.

5. Кудряшов В.А. Измерительному комплексу космодрома Байконур - 50 лет — СПб. 2011



Для комментариев.

Вы должны быть зарегистрированы в Facebook.

или ВКонтакте.
