Задача Экстренной ракетной системы связи (ERCS) заключалась в обеспечении гарантированной связи со стратегическими силами США в случае ядерной атаки.

ERCS представляла собой ракету или ракету-носитель, которая в качестве полезной нагрузки вместо ядерной боеголовки была оснащена УВЧ-передатчиком. В случае ядерной атаки ERCS запускала УВЧ-передатчик в ближнем космосе, чтобы передать сообщение о действиях в чрезвычайных ситуациях (EAM) подразделениям SAC.

Существовало два проекта: Project 279 (на базе ракеты «Blue Scout») и Project 494L (на базе ракеты «Minuteman»).

* * *

Project 279 (Project «Beanstalk»)

29 сентября 1961 года с целью обеспечения надежной и живучей связи между Командными пунктами (КП – Command Posts, CP) и Центрами управления пуском (ЦУП – Launch Control Centers, LCC) Стратегическое воздушное командование (SAC) издало «Особые эксплуатационные требования для системы экстренной ракетной связи УВЧ» (Specific Operation Requirement [SOR] for a UHF Emergency Rocket Communications System (ERCS)). УВЧ-передатчики ERCS производимые Allied Signal Aerospace Communications Systems несли предварительно записанные сообщения о применении ракетных сил, которые могли быть переданы всем частям в пределах прямой видимости апогея полета ракеты.

27 декабря 1961 года завершена промежуточная конфигурация трех модифицированных ракет Ford Aeronutronics XRM-91 «Blue Scout Junior», получивших обозначение Mobile Electronic Rocket (MER) 6A, с передатчиками мощностью 1 кВт, размещенных вокруг Омахи, штат Небраска – четыре площадки по три ракеты на каждой.

5 апреля 1962 года поправка к SOR 192, включила два комплекса ERCS восточного побережья на основе маршрутов CHROME DOME и элементов SAC в Европе.

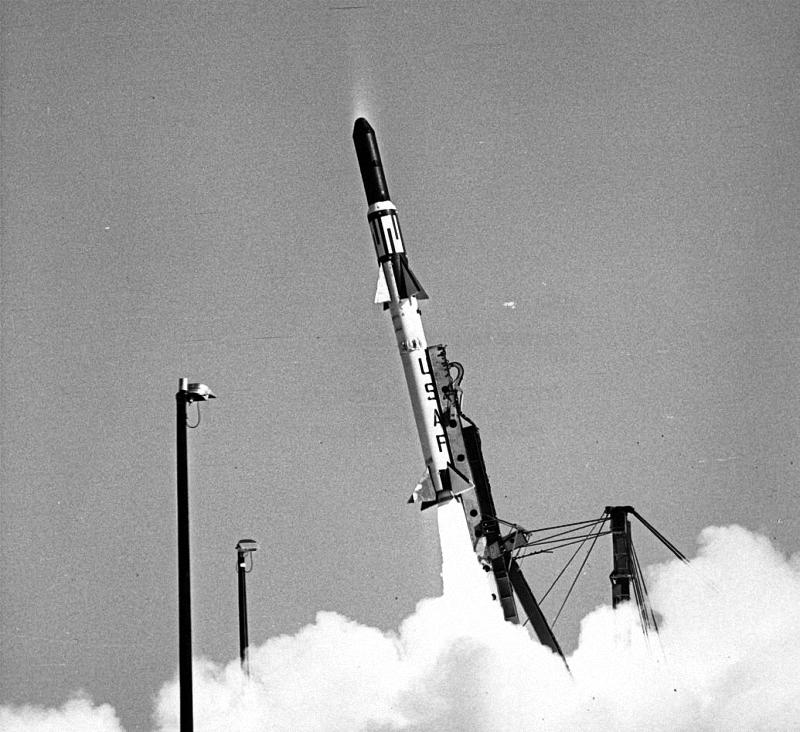

31 мая 1962 года с авиабазы Ванденберг, Калифорния был проведен первый испытательный запуск ERCS с использованием ракеты «Blue Scout Junior». Пуск прошел успешно.

7 июня 1962 года SAC предлагает изменения в SOR 192, такие как использование шести ракет «Minuteman», выбранных из числа звеньев боевого крыла; предполагалось, что это не ухудшит альтернативную возможность замены на ядерные боеголовки, если того потребуют будущие обстоятельства.

21 сентября 1962 года SAC рекомендует после завершения Project 279 использование для ERCS ракеты «Minuteman II».

11 июля 1963 года SAC объявила ERCS оперативной с тремя стартовыми площадками «Blue Scout Junior» в Визнере, Вест-Пойнте и Текаме, штат Небраска. В следующем месяце подразделение Ogden Air Materiel Area на авиабазе Хилл было назначено менеджером по поддержке системы для ERCS.

1 декабря 1967 года все три объекта этой временной системы были деактивированы SAC. Project 279 прекратил существование.

* * *

Project 494L (возможно, LEM-70A)

7 июня 1963 года изданы «Пересмотренные специальные эксплуатационные требования SAC (SOR) для ERCS», которые предусматривали создание дополнительной системы с использованием ракет «Minuteman».

16 ноября 1963 года директор по оборонным исследованиям и разработкам (DDR&E) утвердил размещение ERCS на «Minuteman».

17 декабря 1963 года 4300-я эскадрилья поддержки на авиабазе Ванденберг, Калифорния выполнила единственный запуск SAC устройством ERCS ракетой «Blue Scout Jr.».

13 декабря 1966 года выполнен первый испытательный и оценочный запуск в рамках исследовательских и конструкторских летных испытаний Системы экстренной ракетной связи на базе ракеты «Minuteman». Пуск прошел успешно. Устройство связи было успешно запущено в космос на борту МБР «Minuteman II», запущенной с авиабазы Ванденберг, Калифорния, и успешно передал сообщение перед входом в атмосферу Земли.

17 апреля 1967 года с авиабазы Ванденберг, Калифорния выполнен последний пуск «Minuteman II» в рамках исследовательских и конструкторских летных испытаний ERCS.

15 августа 1967 года первая полезная нагрузка ERCS по программе 494L прибыла на авиабазу Уайтмен, штат Миссури.

29 августа 1967 года 510-й стратегической ракетной эскадрилье (и только ей) наряду с традиционными ядерным возможностями была задествована в Системе экстренной ракетной связи ERCS. Эту обязанность эскадрилья исполняла в 1967-1995 гг.

10 октября 1967 года первый объект ERCS установлен на ракете «Minuteman II» в 510-й стратегической ракетной эскадрилье 351-го стратегического ракетного крыла на авиабазе Уайтмен, штат Миссури. ERCS значительно улучшил возможности SAC по передаче своим частям экстренных сообщений командования и управления.

После запуска ERCS имели две возможные траектории, восточную и западную, что позволяло информировать боевые силы SAC на севере страны (авиабаза Майнот, авиабаза Ферчайлд, авиабаза Гранд-Форкс).

Анализ живучести/уязвимости, а также разработка и установка защитного оборудования были запланированы в три этапа. Фаза I, которая включала исследование, проведенное Gulf General Atomic Corporation, была завершена 1 июля 1968 года, и в результате был разработан технический план корректирующих действий. В середине августа USAP одобрил план и профинансировал Фазу II, исследование уязвимости оборудования и определение требуемой степени живучести. Кроме того, в бюджет 70-го финансового года было включено 1,5 млн. долларов на разработку, приобретение и установку оборудования для Фазы III.

Возникли проблемы с полезной нагрузкой – блоком связи ERCS, оказалось недостаточно четырех запасных блока, при этом контракт на ремонт с Bendix Corporation завершался в июле 1968 года. Таким образом, с 1 июля по 9 августа, когда были заключены бессрочные контракты, ремонтные работы не проводились, а 15 августа только пять, вместо положенных шести полезных нагрузок были на боевом дежурстве. Было подсчитано, что ремонт пяти блоков будет завершен в октябре и с ним будут исчерпаны 155 тыс.долл. США, предусмотренные временным контрактом. Был заключен еще один контракт, в дополнение к первому на приобретение еще двух дополнительных записывающих устройств / процессоров и одного генератора в попытке сократить время ремонта. Позже в том же году было одобрено и профинансировано создание специализированной ремонтной службы (SRA) в районе Огден. К концу 1970 года ремонтные работы переведены из Bendix в Огден.

4 августа 1970 года прошли первые эксплуатационные испытания ERCS, когда с авиабазы ​​Ванденберг, Калифорния стартовала «Minuteman II».

23 октября 1974 года на авиабазе ​​Ванденберг начались испытательные пуски ERCS, получившие обозначение GIANT MOON 6. Испытания контролировались на двух частотах наземными средствами. PACOM на авиабазе Хикам поддерживал реальный прием сообщения JCS WHITE DOT ONE в течение 22 минут и другого сообщения в течение 14 минут.

16 июля 1979 года в рамках учений Global Shield 79 проведен испытательный пуск «Minuteman II» ERCS. Так завершилась программа из девяти пусков ERCS, все пуски признаны успешными.

В 1980-х годах администрация Рейгана одобрила создание системы спутниковой связи Milstar, защищенной от ядерного воздействия и способной отправлять сообщение о чрезвычайных действиях американским ядерным силам по всему миру во время ядерной войны.

28 сентября 1991 года в знак признания ликвидации Варшавского договора министр обороны США приказал вывести стратегические силы США из состояния боевой готовности, что включало как снятие с боевого дежурства МБР «Minuteman II», так и прекращение боевых запусков ERCS.

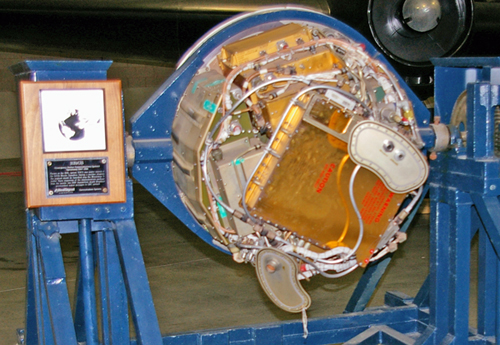

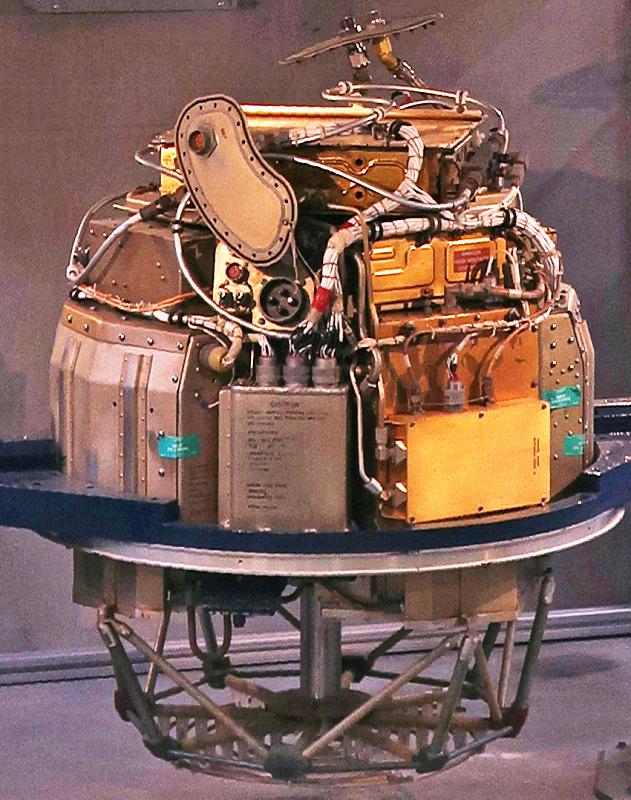

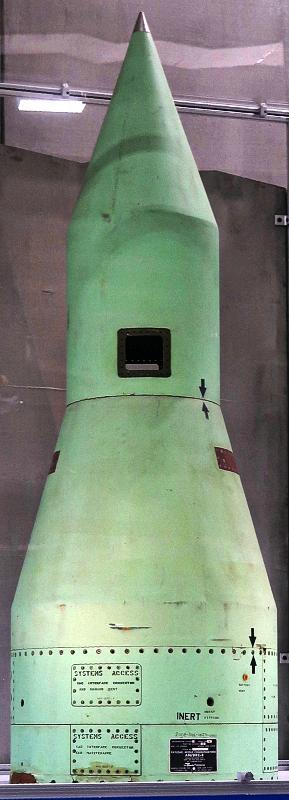

На момент деактивации ERCS состояла из шести ракет «Minuteman II», каждая из которых была оснащена записывающим устройством и двумя передатчиками УВЧ мощностью 1 КВт. Ракеты были рассредоточены в крыле Wing IV [510-я эскадрилья 351-го крыла] на авиабазе Уайтмен, штат Миссури. Сообщение продолжительностью от 30 до 90 секунд можно было вставить в регистратор после получения разрешения на пуск. Затем ракеты доджны были запускаться по отдельности по северо-восточной или северо-западной траектории. Воспроизведение приказов об исполнении должно было начаться примерно через 30 секунд после запуска и продолжится в течение всей траектории полета ракеты. Первоначально предполагался пуск по одной ракете с ERCS на каждой траектории, а остальные боевые пуски рассматривались как средство повторной передачи исходной директивы или других приказов.

* * *

Основные характеристики

Основное назначение: передача сообщений о действиях в чрезвычайных ситуациях (EAM) подразделениям под оперативным управлением SAC.

ERCS представляла собой трехкомпонентную систему связи, состоящую из следующих элементов:
      ▪ Пять центров управления пусками 510-й стратегической ракетной эскадрильи, которые выполняли основной контроль над ERCS.
      ▪ Ракеты «Minuteman II» с полезной нагрузкой ERCS, которые были способны принимать записанное голосовое сообщение продолжительностью до 90 секунд.
      ▪ Воздушный командный пункт SAC (ВКП – ABNCP) с ALCC, который служил альтернативным органом управления ERCS.

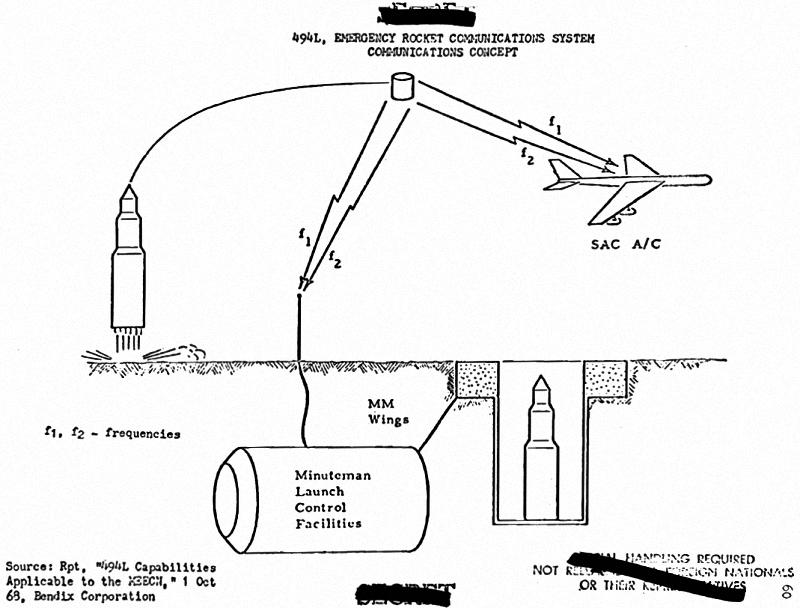

Взаимодействие с оборудованием ERCS обеспечивалось по трем каналам:
      ▪ Наземная линия через наземные точки группировки (Норт-Бенд, Небраска и Ред-Оук, Айова) позволяла Воздушному командному пункту (Airborne Command Post) взаимодействовать с оборудованием проекта 494L.
      ▪ Радиосвязь УВЧ через Центр управления запуском со стартовым комплексом.
      ▪ Прямой радиоинтерфейс к стартовому комплексу через бортовую систему управления пуском.

Ввод данных. Штаб SAC имел возможность вводить данные непосредственно в аппаратуру ERCS на ракете. Воздушные армии могли направить ракетный расчет на ввод данных. В случае Воздушного командного пункта ввод данных мог также осуществляться непосредственно в аппаратуру ERCS на ракете, а пуск ракеты мог производиться с самолета.

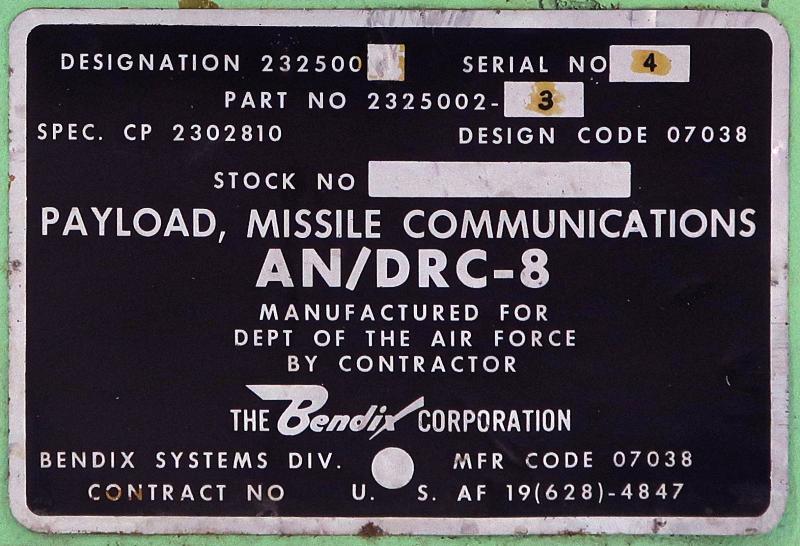

Обозначение: AN/DRC-8.

Диапазон частот: УВЧ





* * *

Источники:

1. ERCS System. Allied Signal Emergency Rocket Communication System / Hill Air Force Base. Official United States Air Force Website

2. Emergency Rocket Communications System / Hill Air Force Base. Official United States Air Force Website

3. Emergency Rocket Communications System (ERCS) / globalsecurity.org

4. Hopkins J.C., Goldberg Sheldon A. The Development of Strategic Air Command 1946-1986 / Office of the Historian, Headquarters Strategic Air Command (September 1, 1986)

5. SAC Missile Chronology 1939-1988 / Office of the Historian, Headquarters Strategic Air Command (1 May 1990)

6. Alert Operations and SAC 1957-1991 / Office of the Historian, Headquarters Strategic Air Command (7 December 1991)

7. Marshall, Andrew What was the Emergency Rocket Communication System? / 15.03.2022. Site of Boot Camp & Military Fitnes Institute.

8. Emergency Rocket Communications System (ERCS) / nuke.fas.org

9. Stumpf, David K. Minuteman: a technical history of the missile that defined American nuclear warfare / The University of Arkansas Press. Fayetteville. 2020

10. Minuteman 2 / Site astronautix.com

11. Blue Scout Jr SLV-1C / Site astronautix.com

12. Cutler, Katie Inside the Looking Glass / «Airman Magazine», September, 1982. p. 7-12

13. Minimum Essential Emergency Communications Network (MEECN) / Site of Federation of American Scientists

* * *
