Баллистическая ракета средней дальности Р-5, Р-5М (8А62, 8К51)

_

Проект   :   Р-5, Р-5М
Индекс комплекса   :
Индекс ракеты ГРАУ   :   8А62, 8К51
Обозначение по договору СНВ   :
Классификация DoD (США)   :   SS-3
Классификация НАТО   :   Shyster
Вид топлива   :   жидкое
Дальность   :   средняя
Разработчик   :   НИИ-88
Производитель       Завод №586
Принята на вооружение   :   21.06.1956 (Р-5М)
Снята с вооружения   :   1968


Р-5

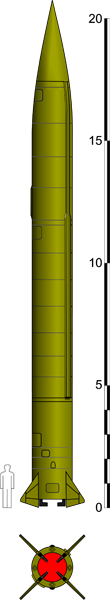

Р-5 [1]


Разработка ракеты Р-5 началась после отказа от завершения разработки ракеты Р-3 с проектной дальностью 3000 км, которая была признана нереализуемой на том этапе развития ракетной техники. Вместо этого было решено разработать ракету с дальностью около 1200 км на основе технических решений, уже опробованных на предыдущих ракетах и воплотить часть из того, что предназначалось для ракеты Р-3.

Испытания ракеты Р-5 проходили с 15 марта 1953 года по 7 февраля 1955 года.

С 21 января 1955 года по февраль 1956 года проходили испытания модернизированной версии - Р-5М (вначале имела индекс 8А62М, позднее переименованная в 8К51).

С 21 июня 1956 года ракета Р-5М была принята на вооружение. Всего было произведено 48 ракет (завод №586, Днепропетровск).

Для ракеты был разработан боевой блок с ядерным зарядом мощностью 0,3 или 1 Мт. Испытание Р-5М с ядерным зарядом состоялось 2 февраля 1956 года. Испытательный пуск был проведён на полигоне Капустин Яр. Операция получила название "Байкал". Через полчаса ГЧ точно достигла заданного квадрата в Приаральских Каракумах, автоматика подрыва боевого заряда сработала нормально.

Впервые на ракету установили аварийную систему автоматического подрыва, для ликвидации ракеты на случай сильного отклонения от траектории полёта.

В 1957-1958 годы на ракету Р-5М были перевооружены практически все дивизионы инженерных бригад РВГК, в ВВС эту ракету осваивали 15 полков. В декабре 1958 года два ракетных дивизиона Р-5М (с ядерными боеголовками) 72-й инженерной бригады РВГК были размещены около Берлина, но уже в августе 1959 года были передислоцированы в Калининградскую область.

Помимо основного варианта с одной боевой частью, у неё были варианты с тремя и пятью БЧ, с соответственно уменьшенной дальностью. Эти дополнительные БЧ подвешивались сбоку.

Существовали несколько экспериментальных версий:

  • М5РД — для проверки в лётных условиях ряда новых систем и принципов, разработанных для межконтинентальной ракеты Р-7 (10 пусков);
  • Р-5Р — для проверки радиосистем сантиметрового диапазона (4 пуска).

Ракета использовалась также в научных целях:

  • Р-5А — со спускаемой ГЧ для исследований верхних слоев атмосферы и дургих экспериментов, в том числе с животными (10 пусков, Капустин Яр);
  • Р-5Б, Р-5БА, В-5Б — с неотделяемой ГЧ, но с устройством спасения отдельных научных блоков (5 пусков, Капустин Яр);
  • Р-5В, Р-5ВАО, В-5В — в основном предназначалась для проведения научных исследований по программе высотной астрофизической обсерватории (ВАО), её проектирование началось в 1963 году, а первый пуск состоялся 21 сентября 1964 года. В ходе пусков Р-5В, помимо решения основных задач, в интересах ОКБ-1 исследовали аэродинамику и теплообмен модели спускаемого аппарата нового пилотируемого корабля 7К, который должен был сменить корабли «Восток» и «Восход» (12 пусков, Капустин Яр).

Группировка Р-5М [4]

Год
1959
1960
1961
1962
1963
1964
1965
1966

Кол.
32
36
36
36
36
36
20
4

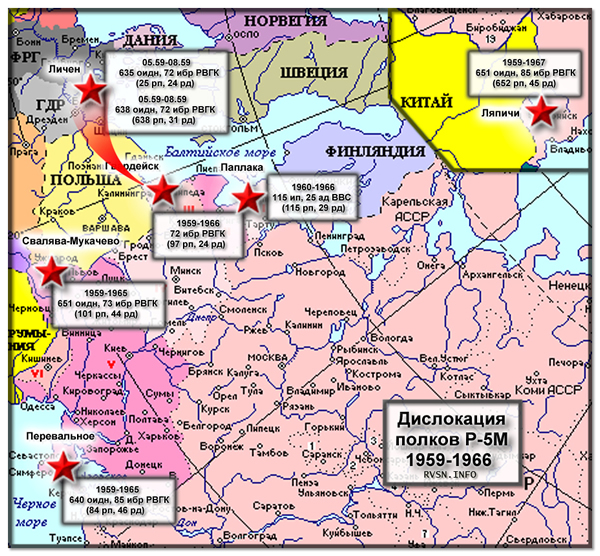

Части, вооруженные Р-5М

Р-5А

В период с 1959 по 1967 гг. ракеты Р-5М имелись на вооружении:

Дислокация
На боевом
дежурстве
до мая 1960 года
с мая 1960 года
часть
соединение
часть
соединение
Личен (ГДР) *
05.1959—08.1959
635 оидн, 72 ибр РВГК 25-й ракетный полк,
Личен (ГДР) *
05.1959—08.1959
638 оидн, 72 ибр РВГК 638-й ракетный полк,
Свалява-Мукачево
1959—1965
651 оидн, 73 ибр РВГК 101-й ракетный полк,
Перевальное
1959—1965
640 оидн, 85 ибр РВГК 84-й ракетный полк,
Гвардейск
1959—1966
650 оидн, 72 ибр РВГК 97-й ракетный полк,
Паплака
1960—1966
115 ип, 25 ад ВВС 115-й ракетный полк,
Ляпичи
1959—1967
651 оидн, 85 ибр РВГК 652-й ракетный полк,

* - см. Операция "Туча".



ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ:

Количество ступеней :   1
Длина, м :   20,75
Максимальный диаметр корпуса, м :   1,652
Размах оперения, м :   3,452
Масса незаправленной ракеты, т :   4,2
Масса топлива, т :   24,37
Максимальная стартовая масса, т :   28,57
Топливная пара :   кислород - этиловый спирт
Максимальная дальность, км
— с моноблочной БЧ
— с двумя дополнительными БЧ
— с четырьмя дополнительными БЧ
:
1200
810-820
560-600
Высота зоны поражения, км :   ?
Максимальная скорость, м/сек :   ?
Тип головной части :   отделяемая
Кол. боевых блоков :   1
Масса ГЧ (фугасная, моноблочная), кг
— одиночной
— дополнительных 4-х БЧ
:
1000-1425
3830
Мощность ядерного заряда (Р-5М), Мт
— вариант 1
— вариант 2
— вариант 3
:
0,04-0,05
0,3
1,0
Мощность заряда, Мт :   0,3, или 1
Забрасываемый вес, кг :   1350
Система управления :   инерциальная с радиоуправлением
по дальности и боковой радиокоррекцией .
Стартовая установка :   стационарный стартовый стол
Вероятное отклонение от цели, км
— по дальности
— боковое
:
±1,5
±1,25
Точность, КВО, км :   3,5







Р-5 (8А62) [6, стр.22]

(Разработана на основе НИР — Р-3, Н-1, 3РА и опыта конструирования Р-1, Р-2)

L=1200 км GВВ=1000 кг ΔL=±6 км ΔZ=±5 км

Компоненты топплива:

  • O2 + 92% спирт
  • ПТГ — перманганат калия и 80% перекись водорода

Отработка проводилась в 3 этапа:

  1. 1. Отработка экспериментальных ракет с комбинированной СУ для проверки принципиально новой конструктивно-компоновочной схемы (Безстабилизаторная схема с несущими баками и отделяемой ГЧ.
    Было запущено 8 ракет: 2 — L=270 км, 5 — L=1200 км и 1 — L=550 км с 4-мя подв[?] БЧ (GЧ БЧ = 1437 км (1000 кг ВВ).
    Gподв.БЧ =591 кг (330 кг БЧ) — GΣ=3801 кг ([2920] кг)

  2. Октябрь-Декабрь 1953 г. – Было запущено 7 экспериментальных ракет с радиотехнической СУ. L=1185 км (с дополнительной измерительной аппаратурой). Из 7 пусков — 1 был неудачным.
  3. Официальный сдаточный этап — Август 1954 г. Все пуски — нормально. Изделие было принято на вооружение СА.





Хроника испытательных пусков ракеты Р-5




п/п
Тип
ра-
кеты
Дата
пуска


ракеты

Место
старта
Даль-
ность
(км)
Откло-
нение
X (км)
Откло-
нение
Z (км)
Расчет Результат
пуска
Задачи
пуска

1953 год

116 Р-5 15.03.53   4 ГЦП 270 -6,041 +0,526   Норма 1 этап экспериментальных пусков
117 Р-5 18.03.53   4 ГЦП 270 -3,812 +0,497   Норма
119 Р-5 02.04.53   4 ГЦП 1200 -12,634 +0,674   Норма
120 Р-5 08.04.53   4 ГЦП 1178       Авария
122 Р-5 19.04.53   4 ГЦП 1206 -7,540 +0,951   Норма
123 Р-5 24.04.53   4 ГЦП 1206       Авария
127 Р-5 13.05.53   4 ГЦП 1206 -10,089 -0,801   Норма
130 Р-5 23.05.53   4 ГЦП 550 -5,962 +0,812   Норма 1 этап экспериментальных пусков, с 4-мя доп. боев, отсеками
147 Р-5 30.10.53   4 ГЦП 1185 -0,462 -0,845   Норма 2 этап экспериментальных пусков
148 Р-5 03.11.53   4 ГЦП 1185 -1,814 -0,130   Норма
151 Р-5 17.11.53   4 ГЦП 1185 -0,804 -0,053   Норма
152 Р-5 21.11.53   4 ГЦП 1185 -2,622 -0,836   Норма
154 Р-5 26.11.53   4 ГЦП 1185 -567,44 +56,6   Авария
155 Р-5 05.12.53   4 ГЦП 1185 -1,1 -1,55   Норма
157 Р-5 09.12.53   4 ГЦП 1185 -0,066 -1,767   Норма




п/п
Тип
ра-
кеты
Дата
пуска


ракеты

Место
старта
Даль-
ность
(км)
Откло-
нение
X (км)
Откло-
нение
Z (км)
Расчет Результат
пуска
Задачи
пуска

1954 год

199 Р-5 12.08.54 К3-1 4 ГЦП 1191,4 -404,475 -3,469   Авария Пристрелочные испытания
200 Р-5 17.08.54 К3-2 4 ГЦП 1191,4 +133,0 -7,9   Норма
201 Р-5 19.08.54 К3-3 4 ГЦП 1191,4 -9,829 -0,450   Норма
202 Р-5 24.08.54 К3-4 4 ГЦП 1191,4 -6,0 -2,0   Норма
203 Р-5 25.08.54 К3-5 4 ГЦП 1191,4 -2,6 +1,5   Норма
206 Р-5 05.09.54 К3-11 4 ГЦП 1191,4 -1,872 -0,524   Норма
207 Р-5 08.09.54 К3-7 4 ГЦП 1191,4 +0,580 +0,542   Норма
211 Р-5 09.10.54 К3-9 4 ГЦП 1191,4       Норма Пристрелочные испытания, воздушный разрыв ГЧ
213 Р-5 19.10.54 К3-6 4 ГЦП 1191,4 -3,524 -1,799   Норма Пристрелочные испытания
223 Р-5 30.12.54 К3-10 4 ГЦП 1191,4 -20,758 -0,518   Норма Зачетные испытания




п/п
Тип
ра-
кеты
Дата
пуска


ракеты

Место
старта
Даль-
ность
(км)
Откло-
нение
X (км)
Откло-
нение
Z (км)
Расчет Результат
пуска
Задачи
пуска

1955 год

226 Р-5 06.01.55 К3-13 4 ГЦП 1191,4 -2,227 -0,851   Норма Зачетные испытания
227 Р-5 08.01.55 К3-12 4 ГЦП 1191,4 -3,897 -1,660   Норма
231 Р-5 17.01.55 К3-14 4 ГЦП 1191,4 -6,123 -0,722   Норма
232 Р-5М 20.01.55 С1-2 4 ГЦП 1163 -2,238 +0,730   Норма Экспери-
ментальный пуск
235 Р-5 21.01.55 К3-17 4 ГЦП 1191,4 -0,400 +1,062   Норма Зачетные испытания
236 Р-5 22.01.55 К3-18 4 ГЦП 1191,4 -0,0 -0,0   Норма Зачетные испытания, воздушный разрыв ГЧ
237 Р-5 25.01.55 К3-19 4 ГЦП 1191,4       Авария Зачетные испытания
241 Р-5 29.01.55 К3-20 4 ГЦП 1191,4 -2,884 -0,518   Норма
244 Р-5 01.02.55 К3-15 4 ГЦП 1191,4 -3,294 -0,535   Норма
247 Р-5 07.02.55 КЗ-8 4 ГЦП 1191,4 +1,237 -0,872   Норма
251 Р-5М 09.02.55 С1-3 4 ГЦП 1163 -1,376 +2,274   Норма Экспери-
ментальный пуск
254 Р-5М 14.02.55 С1-4 4 ГЦП 1163 -3,805 +1,032   Норма
271 Р-5М 29.04.55 С1-5 4 ГЦП 1163 -356,04 -1,607   Авария
274 Р-5М 20.05.55 С1-6 4 ГЦП 1163 -4,828 +1,809   Норма
275 Р-5М 26.05.55 С1-1 4 ГЦП 1163 -7,091 -1,837   Норма
279 Р-5М 06.06.55 С1-7 4 ГЦП 1163 -4,919 +0,604   Норма
282 Р-5М 15.06.55 С1-10 4 ГЦП 1163 -6,361 +2,379   Норма
285 Р-5М 22.06.55 С1-9 4 ГЦП 1163 -6,596 +1,394   Норма
286 Р-5М 23.06.55 С1-12 4 ГЦП 1163 -3,996 +0,991   Норма
289 Р-5М 28.06.55 С1-11 4 ГЦП 1163 -11,168 +1,461   Норма Экспери-
ментальный пуск
290 Р-5М 30.06.55 С1-8 4 ГЦП 551,7 +0,426 -0,190   Норма
291 Р-5М 07.07.55 С1-13 4 ГЦП 551,7 -2,837 +0,724   Норма
292 Р-5М 09.07.55 С1-14 4 ГЦП 1080 -7,196 +0,692   Норма
304 Р-5М 09.08.55 С1-18 4 ГЦП 1165,3 +2,270 +2,091   Норма Пристре-
лочные испытания
305 Р-5М 12.08.55 С1-17 4 ГЦП 1170,8 +3,974 +1,204   Норма
306 Р-5М 16.08.55 С1-16 4 ГЦП 1165,3 -813,0 -3,0   Авария
313 Р-5М 19.09.55 С1-20 4 ГЦП 1165,3 +4,965 +1,275   Норма
314 Р-5М 23.09.55 С1-19 4 ГЦП 1171,2 +3,156 -1,01   Норма
315 Р-5М 27.09.55 С1-24 4 ГЦП 1190 +2,709 -0,374   Норма
317 Р-5М 01.10.55 С1-25 4 ГЦП 1190 +14,296 +0,146   Норма
322 Р-5М 01.11.55 С1-23 4 ГЦП 1083 -1,346 -0,319   Норма
323 Р-5М 04.11.55 С1-21 4 ГЦП 1083 +1,670 -0,958   Норма
324 Р-5М 19.11.55 С1-22 4 ГЦП 1083 +3,048 -0,960   Норма




п/п
Тип
ра-
кеты
Дата
пуска


ракеты

Место
старта
Даль-
ность
(км)
Откло-
нение
X (км)
Откло-
нение
Z (км)
Расчет Результат
пуска
Задачи
пуска

1956 год

336 Р-5М 11.01.56 С1-26 4 ГЦП 1165,3 -5,680 -0,230   Норма Зачетные испытания
339 P-5M 17.01.56 С1-27 4 ГЦП 1165,3 -5,303 -0,125   Норма
342 P-5M 21.01.56 С1-28 4 ГЦП 1190 +2,128 -0,351   Норма
346 P-5M 02.02.56 С1-30 4 ГЦП 1190 -0,730 -4,676   Норма Зачетные испытания, пуск со спецзарядом (операция «Байкал»)
347 P-5M 06.02.56 С1-29 4 ГЦП 1190 +3,717 -4,141   Норма Зачетные испытания
354 М5-РД 16.02.56 С1-3 4 ГЦП 1160 -8,866 +1,457   Норма
359 М5-РД 07.03.56 А1-4 4 ГЦП 1160 -0,430 +5,231   Норма
361 М5-РД 15.03.56 А1-1 4 ГЦП 1160 -5,304 +5,028   Норма
362 М5-РД 17.03.56 А1-5 4 ГЦП 1160 -10,932 +2,006   Норма
363 М5-РД 23.03.56 С1-2 4 ГЦП 1160 -4,039 +2,100   Норма
372 Р-5Р 31.05.56 С1-1 4 ГЦП 1160 -6,001 -0,318   Норма
374 Р-5Р 07.06.56 А1-3 4 ГЦП 1160 -12,114 +0,328   Норма
378 Р-5Р 15.06.56 А1-4 4 ГЦП 1160 -9,979 -0,146   Норма
385 М5-РД 20.07.56 А1-7 4 ГЦП 1130 -0,937 -3,166   Норма
392 М5-РД 07.08.56 А2-8 4 ГЦП 1130 +1,645 -1,482   Норма
393 М5-РД 10.08.56 А2-6 4 ГЦП 1130 -0,660 +0,387   Норма
394 Р-5М 25.08.56 С1-10 4 ГЦП 1167,2 +4,577 -0,864   Норма Контрольные стрельбы, от серийной партии
397 Р-5М 16.09.56 А1-1ТС 4 ГЦП 1167,2 -3,688 -1,288   Норма Контрольные стрельбы
399 Р-5М 19.09.56 А1-2ТС 4 ГЦП 1167,2 +4,079 -2,411   Норма
401 М5-РД 25.09.56 А2-9 4 ГЦП 1130 -22,781 +2,132   Норма
402 М5-РД 26.09.56 А2-10 4 ГЦП 1130 -20,341 +2,468   Норма





Источники:

1. "R-5" by Heriberto Arribas Abato - Own work. Licensed under CC BY-SA 3.0 via Wikimedia Commons.

2. Межконтинентальная ракета Р-3 (8А67). Сайт Капустин Яр.

3. Р-5. Википедия.

4. Ракетный щит Отечества. Под общ.ред. В.Н.Яковлева / Москва, 1999

5. Ракетные системы РВСН. От Р-1 – к «Тополю-М» (1946-2006 гг.). / Сост. Смирнов И.Г. – Смоленск. 2006 г.

6. Мишин В.П. Дневники. В 3-х томах. / Воронеж: Кварта, 2014. – Том III.
