Ракетный комплекс Р-9А с межконтинентальной баллистической ракетой 8К75

Проект   :   Р-9А
Индекс комплекса   :   8П765 / 8П875М
Индекс ракеты ГРАУ   :   8К75
Классификация DoD (США)   :   SS-8
Классификация НАТО   :   Sasin
Вид топливной пары   :   кислород-керосин
Дальность   :   Межконтинентальная
Разработчик   :   ОКБ-1
Принята на вооружение   :   12.07.1965 г.
Снята с вооружения   :   1976 г.





Р-9А
Р-9А [1]


Разработка ракеты Р-9 была инициирована письмом в ЦК КПСС от 23 марта 1959 года [4]. В этом письме предлагалось начать работы по ракете Р-9 в двух направлениях: Р-9A (8К75, на жидком кислороде и керосине) и Р-9B (8К76, на АК-27 и углеводородном горючем ТМ-185).

Ракеты должны были иметь следующие параметры:

  Р-9А Р-9В
Дальность полета (тысяч км) 12-13;
13-14;
15
9-10;
10-11;
12-13
Стартовый вес ракеты (т) 80 100
Сухой вес ракеты (т) 8,7 8,4
Удельная тяга двигателей (кг/кг/с)
в пустоте:

      I ступени 320 270
      II ступени 330 280
Удельный вес двигателей (кг/т) 14 10
Тяга двигателей (т):
      I ступени у земли 140 160
      II ступени в пустоте 30 35
Габариты ракеты (в метрах):
      длина 24 24
      диаметр 2,63 2,68

А уже 13 мая 1959 года выходит постановления ЦК КПСС и Совета Министров СССР № 521-235 «О разработке ракеты Р-9А» [5]. Таким образом, остановились на ракете с кислородно-керосиновом двигателем...

Проектирование началось 30 мая 1960 года.

Первая ступень ракеты оснащена маршевым четырехкамерным ЖРД с качающимися камерами РД-111 (8Д716). Двигатель разработан в ОКБ-456 под руководством В.П. Глушко.

Вторая ступень ракеты оснащена маршевым четырехкамерным ЖРД РД-0106 (8Д715). Двигатель второй ступени создан в ОКБ-154 под руководством С.А. Косберга.

Способ старта – газодинамический.

Система управления разработана в НИИ автоматики и приборостроения под руководством Н.А. Пилюгина, в НИИ-885 под руководством М.С. Рязанского и в НИИ-944 под руководством В.И. Кузнецова. Система управления инерциальная с радиокоррекцией траектории полета. Органы управления: на 1 ступени поворотные камеры, приводимые в движение с помощью гидравлического привода, рабочим телом которого является керосин; на второй ступени – поворотные сопла, работающие на отработанном турбогазе. Стабилизаторы 1-й ступени – аэродинамические плоскости, на 2-й ступени – аэродинамические щитки.

Разделение ступеней – горячее, за счет включения двигателя 2-й ступени. Отделение головной части с помощью пневмотолкателя.

В 1960 году на Заводе экспериментального машиностроения (завод №88) приступили к изготовлению двухступенчатой ракеты Р-9. Ракета состояла из блока А — первой ступени, блока Б — второй ступени и головной части. Уже к концу года были созданы: по три блока А и Б — для холодных испытаний, три блока Б и два блока А — для статических. В 1961 году завод изготовил 16 ракет Р-9, а в 1962 году — семь ракет для летно-конструкторских испытаний.

В 1963 году после проведения удовлетворительных летно-конструкторских испытаний на Куйбышевском заводе «Прогресс» (это новое название авиазавод получил в 1961 году) развернуто серийное производство ракет.



Первоначально планировалось развернуть производство двухступенчатых ракет Р-9 (8К75) разработки ОКБ-1 под руководством С. П. Королева на Красноярском машиностроительном заводе. Этими ракетами предполагалось заменить стратегические ракеты Р-7 и Р-7А, а в дальнейшем на основе связки из семи первых ступеней — создать космическую ракету-носитель среднего класса.

На Красмаше началась активная реконструкция и подготовка производства к выпуску ракеты 8К75 и двигательных установок к ней. Однако эти работы не были реализованы до конца, поскольку в конце 1960 года руководство страны отказалось от планов развертывания в большом количестве ракет Р-9. [11]

3stars



ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ [3]:

  «Десна-В»1 «Ромашка»1 «Долина»1
Дальность стрельбы, км
       – наибольшая с легкой ГЧ 14000
       – наибольшая с тяжелой ГЧ 12500
       – наименьшая 3000-3500
Точность стрельбы, км
       – при радиокоррекции 8-12
       – при автономной СУ 10-20
       – предельная 5,0
Максимальная скорость, м/сек 7200
Максимальная стартовая масса, т 80,0 (81,0-82,0)
Головная часть, легкая:
       – мощность заряда, Мт 1,65 3,0 3,0
       – масса, кг 1100 1650 1650
Головная часть, тяжелая:
       – мощность заряда, Мт 5,0 5,0 5,0
       – масса, т 1,65-2,0 2,1 2,1
Масса топлива, т 71
Масса незаправленной ракеты, т 9
Длина ракеты, м
       – с легкой ГЧ 26,5
       – с тяжелой ГЧ 24,19
Максимальный диаметр корпуса, м 2,68
Первая ступень (блок А)
       – длина, м 14,79
       – диаметр, м 2,68
Двигатель 4-х камерный РД-111 (8Д716)
с ТНА без дожигания
Тяга маршевого двигателя:
       – у земли, тс 143,0
       – в пустоте, тс 166
Удельный импульс тяги
       – у земли, кгс 270
       – в пустоте, кгс 311
Давление в камере сгорания, кгс/см2  80
Время работы двигателя, с 105
Высота, м 2,095
Диаметр, м 2,742
Масса двигателя, кг 1480
Вторая ступень (блок Б)
       – длина с ГЧ, м 9,40
       – диаметр, м 2,68
Двигатель 4-х камерный РД-0106 (8Д715) с ТНА
Тяга двигателя, тс 31
Время работы двигателя, с 165
3stars



О стартовых комплексах ракеты Р-9А

Первоначально для проведения летно-конструкторских испытаний (ЛКИ) первого этапа на пл. 51 была построена экспериментальная стартовая позиция «С».

Шахтный стартовый комплекс проекта «Десна»
на пл.51 НИИП 5 (Байконур)

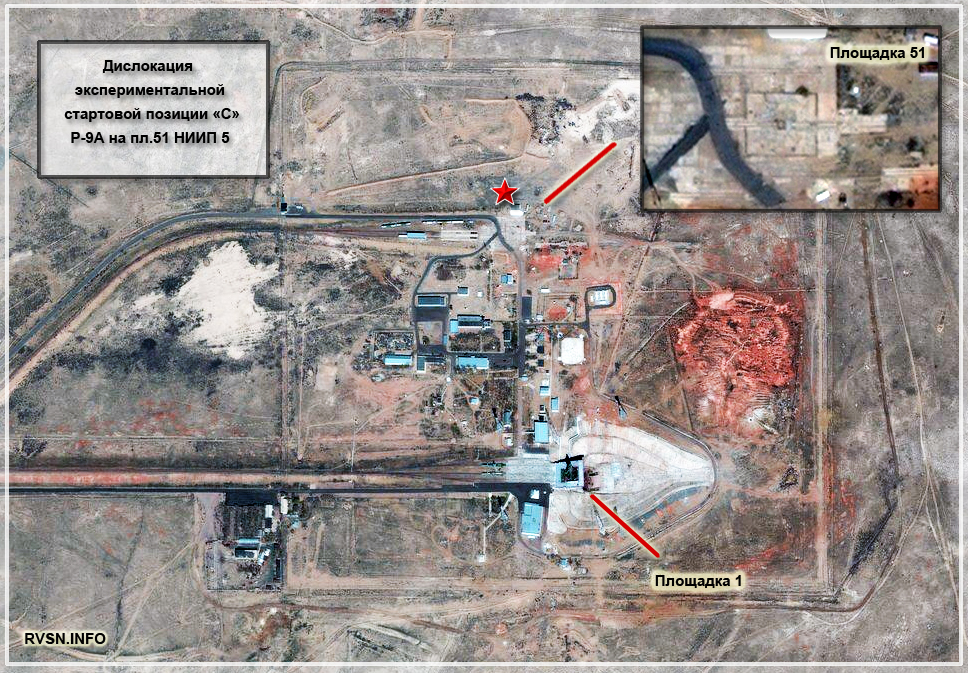

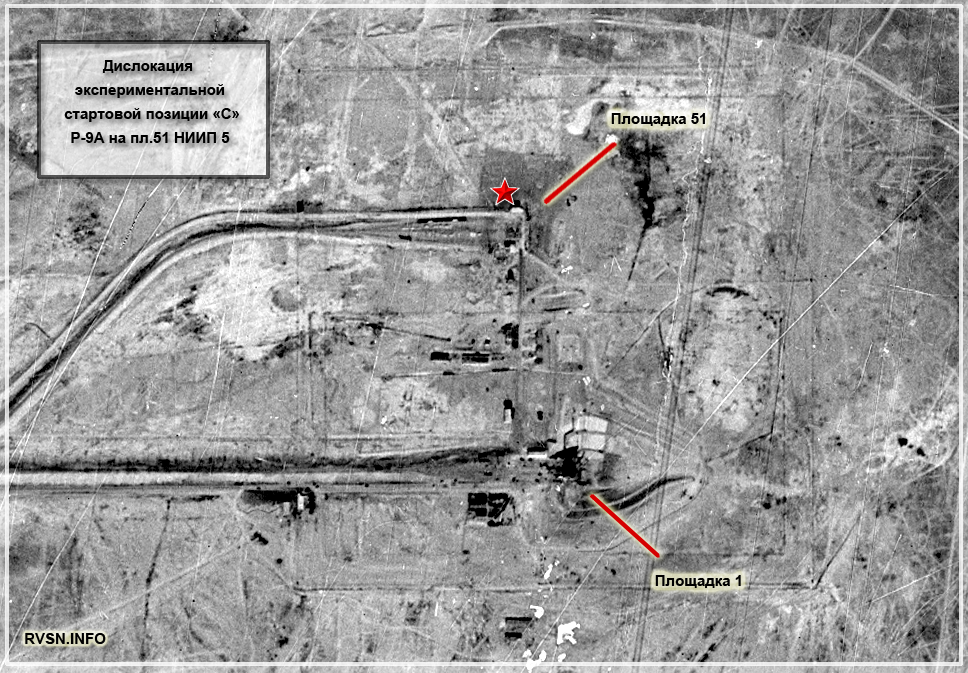

Экспериментальная стартовая позиция «С» РК Р-9А
на пл.51 НИИП 5 (Байконур).
Чуть ниже на пл. 1 находится «гагаринский старт».
Именно из-за этого после аварии Р-9А 28 октября 1962 г.
стартовую позицию «С» решено было не восстанавливать.
Снимок внизу выполнен разведспутником ЦРУ в 7 сентября 1963 года
Шахтный стартовый комплекс проекта «Десна»
на пл.51 НИИП 5 (Байконур)



Впоследствии было разработано три варианта стартовых комплексов (СК) для ракеты Р-9А:

Название
стартового комплекса1
Число
ПУ
Тип2 Разработчик Примечание
Проект В
РВСН
В
литературе
«Ромашка» «Десна-Н» 2 Н ГСКБ Спецмаш Существовал только
на НИИП-53
«Десна» 8П765
«Десна-В»
«Десна-В» 3 В ГСКБ Спецмаш
«Долина» 8П875М
«Десна-Н»
«Десна-Н» 2 Н ОКБ-1
при участии В.П. Глушко
Автоматизированный

_________________________

1 «Петрович» объясняет эту путаницу в наименованиях СК таким образом: ««Десна» название, присвоенное при проектировании стартового комплекса из 3-х групповых шахтных пусковых установок Р-9. Изначальный вариант наземного стартового комплекса не был принят, был разработан автоматизированный наземный стартовый комплекс (типовой для всех наземных ПУ Р-9А, при проектировании, вероятно, имел наименование «Долина»).

При принятии на вооружение ракеты Р-9А приказом Министра обороны от 17 августа 1965 года, в соответствии с постановлением ЦК КПСС и СМ Союза ССР от 12 июля 1965 года были присвоены наименования: стартовому комплексу с 3–мя групповыми шахтными пусковыми установками – 8П765 «Десна-В», наземному автоматизированному стартовому комплексу с 2-мя наземными пусковыми установками – 8П875М «Десна-Н».

Так вот то, что на просторах интернета называют «Десна-Н» на самом деле не принятая в эксплуатацию не автоматизированная экспериментальная наземная пусковая установка, а то, что называют «Долиной», на самом деле «Десна-Н».»

2 Н – стартовый комплекс наземного типа;

В – стартовый комплекс шахтного типа;

3 – После аварийного пуска с экспериментальной «С» стартовой позиции на пл. 51, последующие пуски вначале велись именно с этого стартового комплекса (штатного), названного в дневниках Мишина «Десна» - пл. 321 [9] и только позднее был спроектирован и построен автоматизированный стартовый комплекс, названный разработчиками «Долина».

«Петрович» уточняет, что "на самом деле, не площадка 321, а объект 321… ГШПУ Р-9А (площадка 70) имели шифр «объект № 309», а НПУ на площадке 75 – «объект 321» и «объект 321А». После того как не автоматизированный комплекс не был принят, весь объект получил № 321". Далее по тексту, чтобы не усугублять путаницы, оставим для этого СК обозначение, данное Мишиным – «пл. 321». Просто потому, что в комментариях будут использованы дневники Мишина [9].





«С 1959 г. разрабатывалась МБР Р-9А. для которой предусматривался только наземный открытый старт. После 1960 г. в проектные материалы были внесены изменения и начата разработка модернизированной МБР Р-9А, пригодной для пуска как с наземных стационарных, так и из шахтных пусковых установок.» [7]

Б.Черток описывает этот период таким образом:

«Не дожидаясь окончания ЛКИ, куйбышевский завод «Прогресс» начал серийное изготовление Р-9. Авария при третьем пуске Р-9 показала, что продолжение ЛКИ с 51-й площадки создает угрозу разветвленному хозяйству первой площадки и может сорвать пуски «семерки».

ЛКИ Р-9 следовало проводить со штатной боевой позиции «Десна-Н», которую к началу лета построили по проекту Бармина. Однако вскоре выяснилось, что на этой позиции, спроектированной без широкого использования автоматизации, на подготовку к пуску требовалось более двух часов, поэтому решили пока продолжать ЛКИ с «временной» 51-й площадки.

Королев поддержал очень активную позицию Мишина, предлагавшего необычный вариант боевого старта «Долина». По этому проекту незаправленная ракета «дежурила» на «Долине» в горизонтальном положении в специальном блиндаже. Здесь же находились хранилища топлива. Кислород в хранилище доводился до переохлажденного состояния в емкости, закрытой экранно-вакуумной изоляцией. Для поддержания вакуума в больших объемах потребовались специальные насосы. Наша промышленность их не выпускала. Королев добился решения ВПК об организации производства таких насосов по образцу фирмы «Филипс». Конечно, фирма об этом ничего не знала.

Проектирование и строительство первых позиций «Долина» проводилось ОКБ-1 со смежными организациями практически без участия главного конструктора наземных стартовых систем Бармина. Закон, гласящий, что «всякая инициатива наказуема», оказался справедливым. Все тяготы по проектированию, строительству и сдаче в эксплуатацию «Долины» выпали на долю ОКБ-1. Анатолий Абрамов, Борис Дорофеев, Владимир Караштин, Виктор Овчинников и многие другие наши специалисты переключились на эту ударную стройку. Большая дополнительная нагрузка легла и на завод.» [8]

Cтартовый комплекс «Ромашка» был признан не соответствующим тактико-техническим требованиям и его не рекомендовали для принятия на вооружение РВСН.

«Наземный полуавтоматизированный стартовый комплекс «Долина» имел в своем составе две пусковые установки (каждая со стационарным установщиком), заглубленный командный пункт управления, обвалованные хранилища горючего и окислителя, хранилища ракет и пристартовый пункт радиоуправления.» [7]

3stars



Автоматизированный наземный стартовый комплекс 8П875М (проект «Долина» )

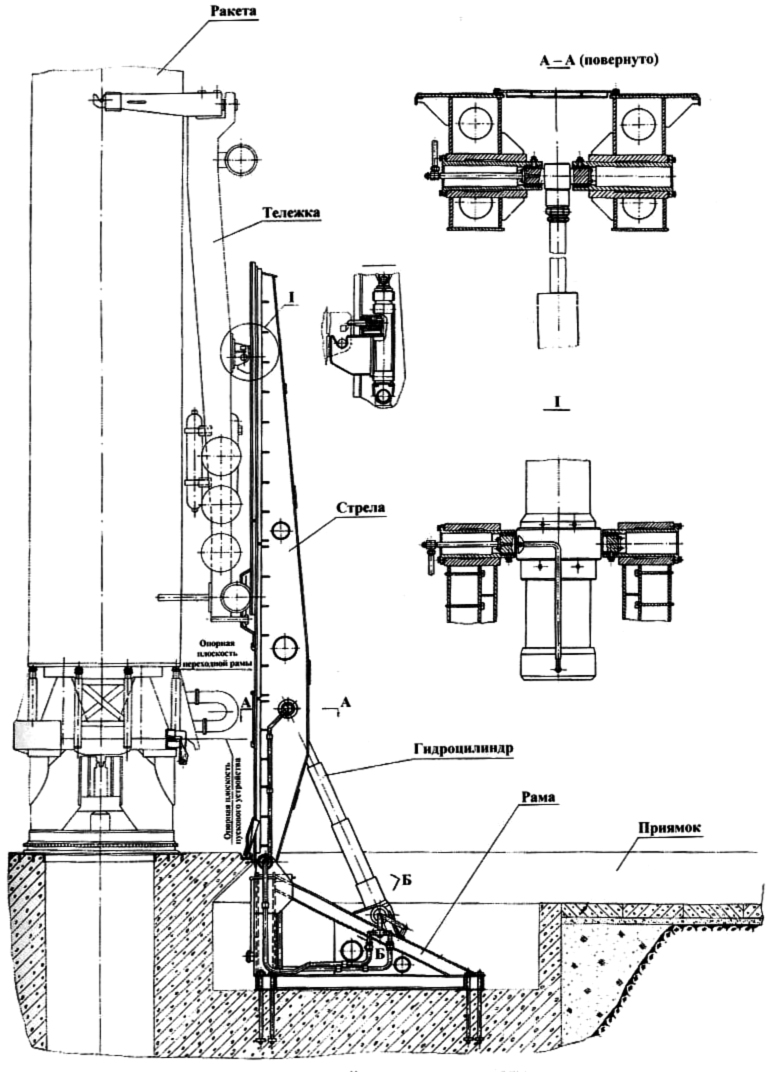

Cтационарный установщик 8У249
Cтационарный установщик 8У249 [10]

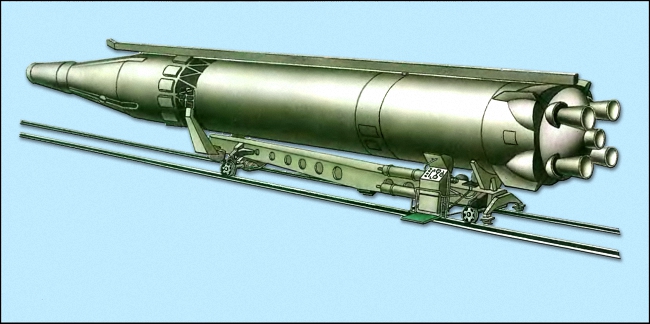

Ракета на установочной самоходной тележке
Ракета на установочной самоходной тележке [13]

Первый стационарный установщик, получивший индекс 8У249, был создан в начале 60-х годов в составе технологического оборудования автоматизированного наземного СК ракеты Р-9А.

В состав ракеты Р-9А входила переходная рама, предназначенная для обеспечения наиболее оптимальных связей ракеты с наземным оборудованием. Установщик на стартовой площадке был заглублен и находился в приямке возле пускового стола на уровне нулевой отметки. Он состоял из жестко установленной на фундаменте рамы и шарнирно соединенной с ней стрелы, поднимаемой гидроцилиндром в вертикальное положение. На стрелу по рельсовым путям наезжала и фиксировалась на ней тележка с ракетой, стрела поднималась в вертикальное положение, и ракета на тележке опускалась расположенным на стреле гидрофицированным механизмом на пусковой стол.

После установки ракеты с переходной рамой и КЗМ на пу сковой стол стрела установщика с тележкой опускалась в горизонтальное положение и тележка отводилась в укрытие. Весь технологический цикл работы установщика и тележки (прием тележки с ракетой на установщик, подъем их в вертикальное положение, установка ракеты на пусковой стол, опускание стрелы и отвод тележки) осуществлялся дистанционно из командного пункта. [10]

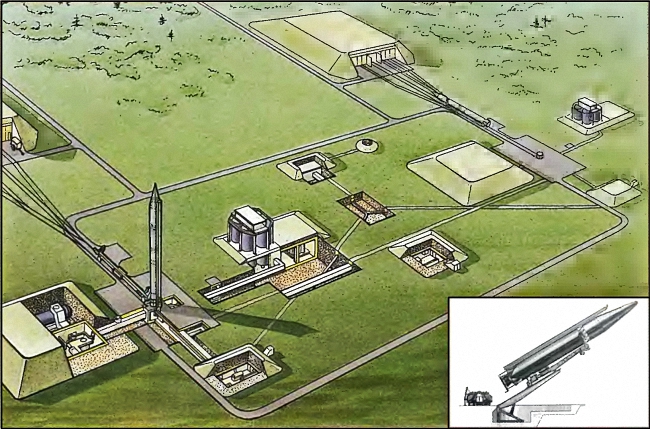

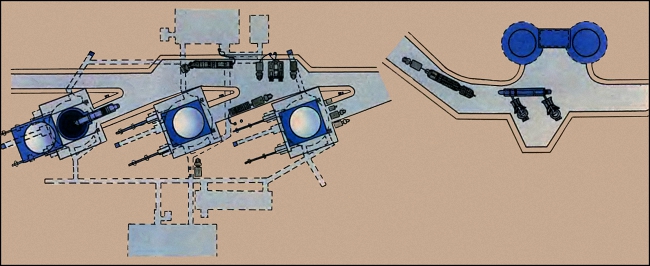

Cтартовый комплекс проекта «Долина»
Cтартовый комплекс проекта «Долина» [13]

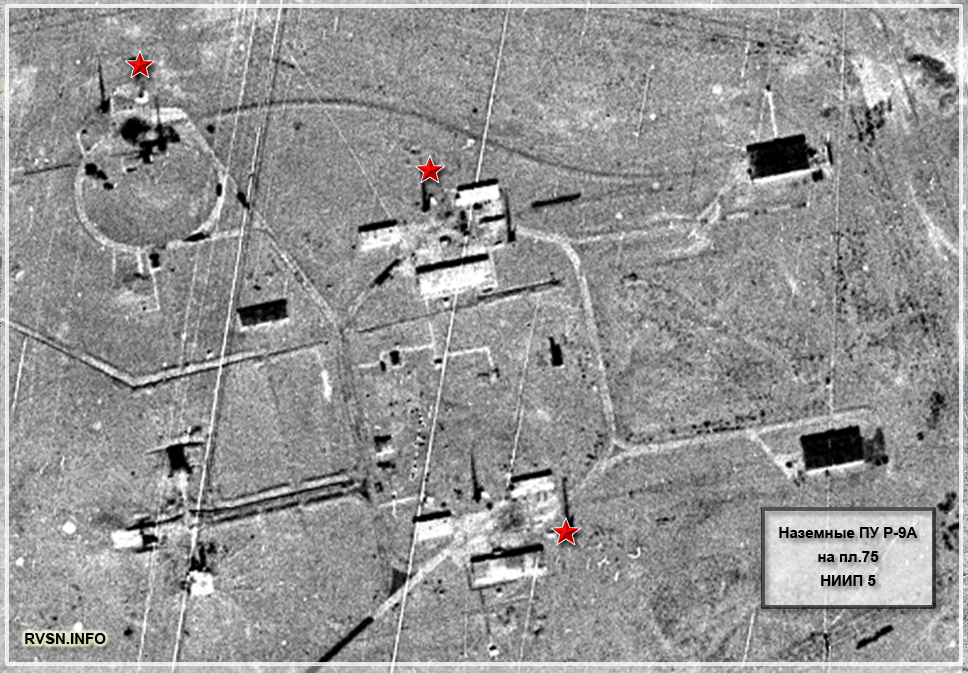

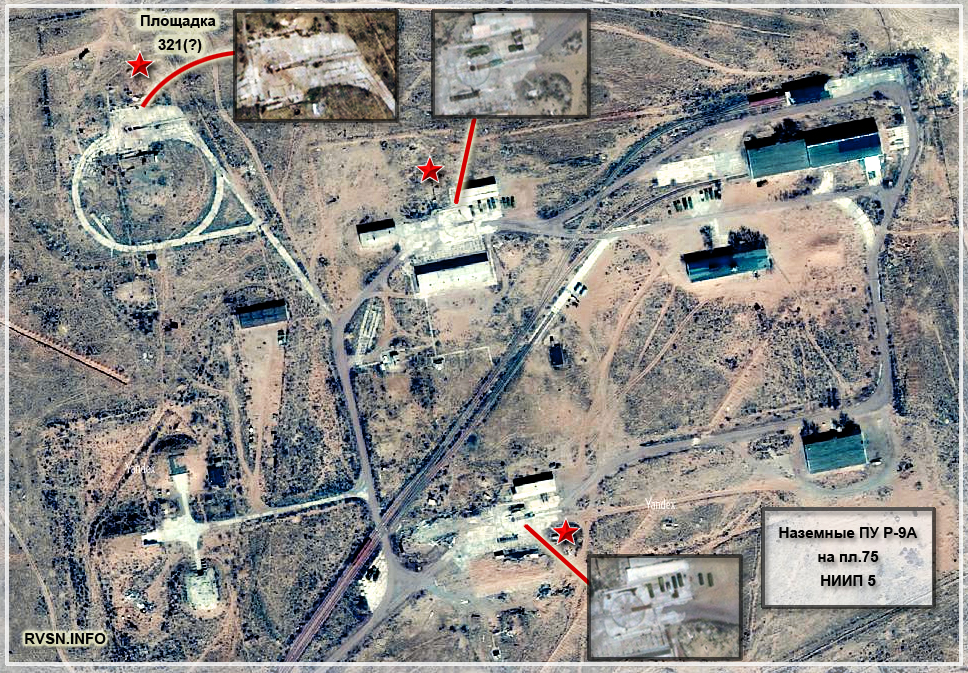

Наземный стартовый комплекс проекта «Долина» на пл.75 НИИП 5
Наземный стартовый комплекс проекта «Долина»
и «промежуточный» проект ПУ (пл.3213, по Мишину)
на пл.75 НИИП 5 (Байконур)
Снимок внизу выполнен разведспутником ЦРУ в 7 сентября 1963 года
Наземный стартовый комплекс проекта «Долина» на пл.75 НИИП 5
3stars

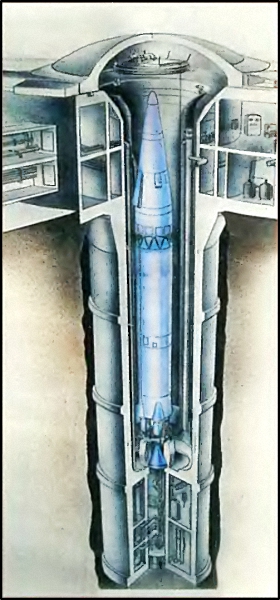

Шахтная пусковая установка стартового комплекса 8П765 (проект «Десна»)

Групповой шахтный стартовый комплекс «Десна» состоял из трех ШПУ, размещенных в линию. Глубина шахты 36,0 м и диаметр 7,8-8,0 м; размеры стального стакана – 25 м, диаметр 5,5 м. Пусковой стол был расположен на глубине 25 м. Наведение по азимуту осуществлялось поворотом пускового стола. Командный пункт, хранилища окислителя, горючего и сжатого газа, блок электроснабжения размещались в двух сооружениях технологического блока. Все сооружения были заглублены и сообщались ходами. Автономное питание осуществлялось от дизель-электростанций. Время приведения Р-9А в ШПУ «Десна» в состояние боевой готовности доведено до двух часов. Первый шахтный комплекс был построен на площадке № 70 Байконура.

Шахтный стартовый комплекс проекта «Десна»
Шахтный стартовый комплекс проекта «Десна» [13]
Шахтный стартовый комплекс проекта «Десна»
Шахтный стартовый комплекс проекта «Десна» [13]
Шахтный стартовый комплекс проекта «Десна»
на пл.51 НИИП 5 (Байконур)

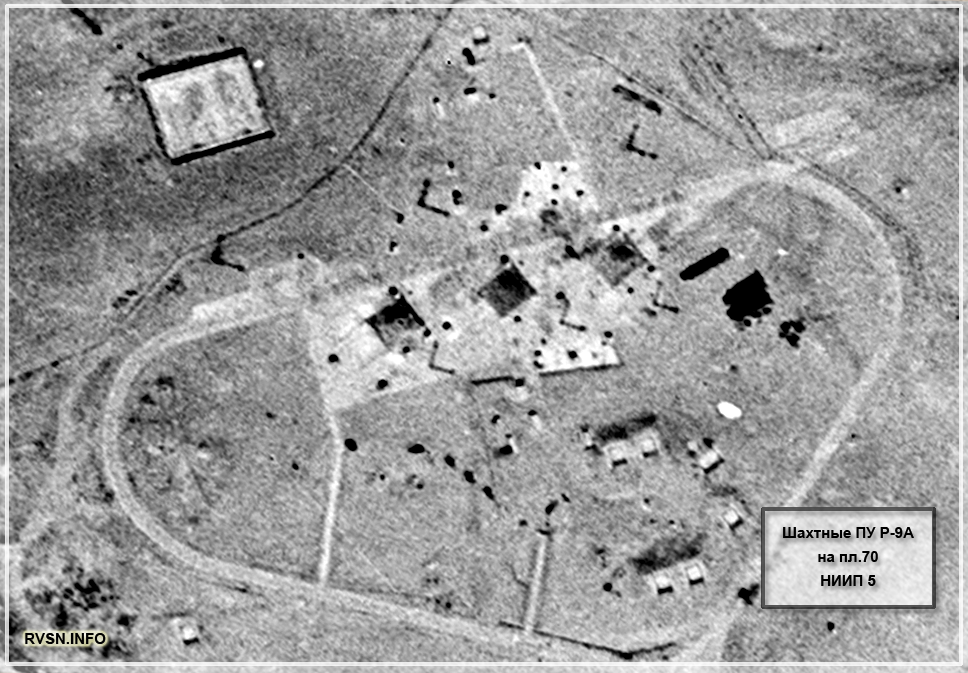

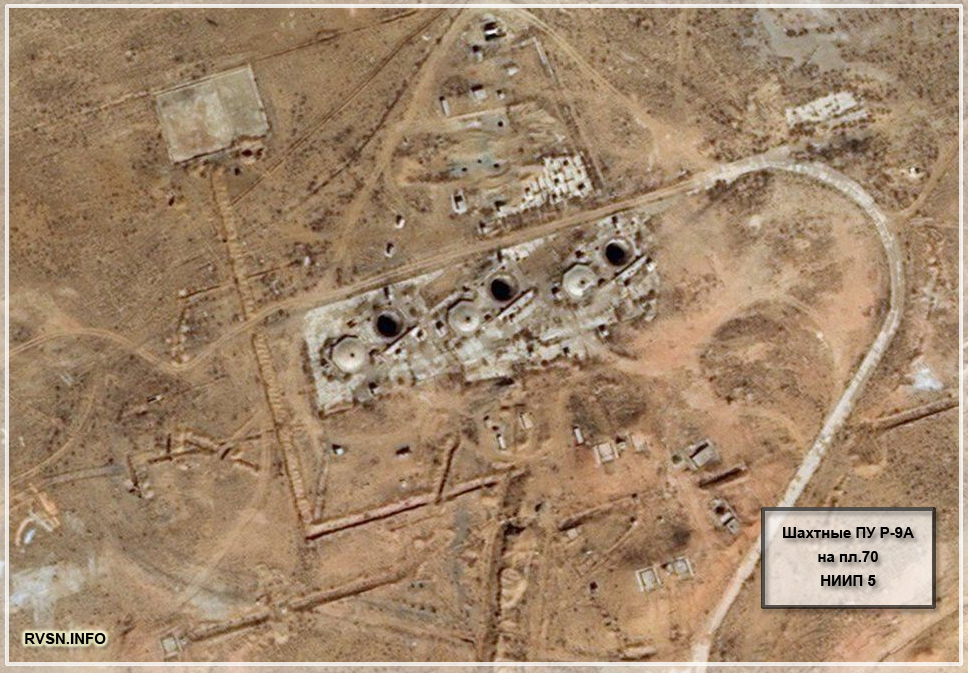

Шахтный стартовый комплекс проекта «Десна»
на пл.70 НИИП 5 (Байконур)
Снимок внизу выполнен разведспутником ЦРУ в 23 апреля 1966 года
Шахтный стартовый комплекс проекта «Десна»
на пл.51 НИИП 5 (Байконур)
3stars



Летно-конструкторские испытания, отработка и «доводка» ракеты

Летные испытания ракеты Р-9 начались 9 апреля 1961 года (первый успешный пуск – 21 апреля 1961 года) на приспособленном стартовом комплексе, продолжались на экспериментальном боевом комплексе «Десна-Н» до 14 февраля 1963 года и завершились на боевых комплексах «Долина» и «Десна-В» в феврале 1964 года.

Первый испытательный пуск с наземного старта на полигоне Байконур состоялся 9 апреля 1961 года.

1-й этап с 09.04.1961 г. по 26.10.1961 г. на пл.51 (32 ОИИЧ, ПУ-5, по-другому – пл. «С» [9] )

2-й этап с 21.03.1962 г. по 28.10.1962 г. на пл.51 (32 ОИИЧ, ПУ-5) и пл.75 (51 ОИИЧ, ПУ-13 – «Десна», у Мишина [9] это пл.3213).



Начиная с 1963 года пуски на полигоне ведутся только с пл.75, а позднее и с пл.70 51-й ОИИЧ...

11.02.1963 г. впервые проведен пуск из ПУ-12 (51 ОИИЧ, пл.75, «Десна-Н»)

22.02.1963 г. впервые проведен пуск из ПУ-14 (51 ОИИЧ, пл.75, «Долина»)

Когда прекращено использования ПУ-13 (первоначальная «Десна», пл.75, или, по-другому пл. 3213) – неясно...

3-й этап с 27.09.1963 г. по 02.02.1964 г. на пл.70 (51 ОИИЧ, ПУ-11 – ШПУ «Десна-В»)

См. Приложение. Пуски Р-9А (далее).
3stars



Динамика постановки на БД ракетных частей вооружённых ракетой Р-9А




1964
1965
1966
Итого
НПУ
9
7
1
17
ШПУ
12
12
Итого:
9
19
1
29
Всего:
9
28
29

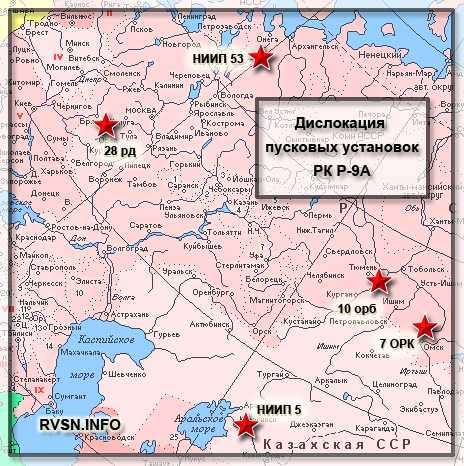

08.12.1964 г. — объект № 318 (28 ракетная дивизия):

          119-й ракетный полк (в/ч 07390) — 2 НПУ (БСП-11);

          623-й ракетный полк (в/ч 34060) — 2 НПУ (БСП-12);

15.12.1964 г. — объект № 317 (НИИП № 53 МО СССР):

          329-й ракетный полк (в/ч 54303) — 2 НПУ (ПУ14, ПУ15 - БСП-32);

            63-й ракетный полк (в/ч 07395) — 1 НПУ (ПУ12 - БСП-31);

23.12.1964 г. — объект № 318 (28-я ракетная дивизия):

          655-й ракетный полк (в/ч 44070) — 2 ПУ (БСП-21);

25.01.1965 г. — объект № 319 (10 отдельная ракетная бригада):

            39-й ракетный полк (в/ч 28593) — 2 НПУ (БСП-13);

          390-й ракетный полк (в/ч 93771) — 2 НПУ (БСП-12);

05.02.1965 г. — объект № 317 (НИИП № 53 МО СССР):

            63-й ракетный полк (в/ч 07395) — БСП-31 1 НПУ (ПУ13);

12.04.1965 г. — объект № 320 (7-й отдельный ракетный корпус):

          290-й отд.ракетный полк (в/ч 54106) — 3 ШПУ (БСП-11);

27.05.1965 г. — объект № 318 (28-я ракетная дивизия):

          289-й ракетный полк (в/ч 12417) — 3 ШПУ (БСП-22);

05.06.1965 г. — объект № 318 (28-я ракетная дивизия):

          656-й ракетный полк (в/ч 54291) — 3 ШПУ (БСП-31);

04.10.1965 г. — объект № 321 (НИИП № 5 МО СССР):

            51-я ОИИЧ (в/ч 44083), — 2 НПУ (ПУ-12, ПУ-13);

22.11.1965 г. — объект № 309 (НИИП № 5 МО СССР):

            51-я ОИИЧ (в/ч 44083), — 3 ШПУ (ПУ9, ПУ10, ПУ11);

02.03.1966 г. — объект № 321а (НИИП № 5 МО СССР):

            51-я ОИИЧ (в/ч 44083), — 1 НПУ (ПУ14);



Cтационарный установщик 8У249



3stars



Приложение. Пуски Р-9А
(данные требуют уточнения, есть путаница в нумерации ПУ).

№ пус-
ка
Дата
пуска
Полигон Ракета Цель Описание
1961
По данным 43-й ОНИС полигон Кура «работал» по 5 пускам ракеты 8К75.
01 09.04 пл.51, ПУ5, 32ОИИЧ Е10308 п-гон
Кура
ЛКИ-1этап-1
Аварийный (1) пуск. Взрыв первой ступени (по одним данным). На 153 секунде полёта резкий спад режима работы ЖРД блока «Б», на 258,53 секунде ДУ была выключена по сигналу реле давления ОКТ, на 263,64 секунде - отделение ГЧ. Вторая ступень и ГЧ упали в 3745 километрах от стартовой позиции.
02 21.04 пл.51, ПУ5, 32ОИИЧ Е10309 —"— Недолет 300 м, отклонение вправо 640 м.
03 25.04 пл.51, ПУ5, 32ОИИЧ Е15001-02Т —"— Аварийный (2) пуск. Прогар огневой стенки 2-й камеры сгорания, на 1,65 секунде — потеря устойчивости, на 3,85 секунде произошёл резкий спад режима работы ДУ. МБР упала рядом со стартовой позицией, повредив подземные сооружения старта и находящиеся в них оборудование и коммуникации.
04 29.05 пл.51, ПУ5, 32ОИИЧ Е10310 —"— Аварийный (3) пуск. Из-за ненормальной работы ЖРД второй ступени в конце АУТ недолёт составил 35,17 км, отклонение влево - 13,15 км.
05 02.06 пл.51, ПУ5, 32ОИИЧ Е15001-01Т —"— Аварийный (4) пуск. На 29,8 секунде полёта отказ ДУ 1-й ступени. Ракета упала в 6,3 км от старта.
06 25.07 пл.51, ПУ5, 32ОИИЧ Е10312 —"— Успешный пуск.
07 30.07 пл.51, ПУ5, 32ОИИЧ Е15001-25 —"— Успешный пуск.
08 03.08 пл.51, ПУ5, 32ОИИЧ Е10313 —"— Аварийный (5) пуск. При запуске двигателя первой ступени из-за высокочастотных пульсаций произошел взрыв на 0.3 сек полета. Старт разрушен.
09 10.09 пл.51, ПУ5, 32ОИИЧ Е10311 —"— Аварийный (6) пуск, отказ системы питания на 26.3 сек полета, падение ракеты в 4 км от старта.
10 19.09 пл.51, ПУ5, 32ОИИЧ Е10314 —"— Недолет (7) 930 км из-за преждевременного отключения двигателя второй ступени из-за выкручивания регулировочного болта ПРМ.
11 26.09 пл.51, ПУ5, 32ОИИЧ Е10315 —"— Недолет 1040 м, отклонение вправо 840 м.
12 06.10 пл.51, ПУ5, 32ОИИЧ Е15001-21 Тихий
океан
Успешный пуск на максимальную дальность.
13 08.10 пл.51, ПУ5, 32ОИИЧ Е15001-22 —"— Пуск на максимальную дальность. Аварийный пуск (8) — разрушение двигателя первой ступени.
14 12.10 пл.51, ПУ5, 32ОИИЧ Е15001-23 —"— Мишин: 22.10.1961[???] Произвели запуск Р-9 № 19 — все N[нормально].[9]
Успешный пуск на максимальную дальность.
14,10 пл.51, ПУ5, 32ОИИЧ В результате утечки кислорода из ракеты Р-9 часть паров окислителя сконцентрировалась в помещениях командного пункта. От зажжённой спички произошло воспламенение, в результате чего погиб ефрейтор Куренков. Бросившийся на помощь ефрейтор Улянскес получил тяжёлые ожоги, от которых скончался в госпитале. Лейтенант Окунев и ефрейтор Трофимов получили ожоги.
15 26.10 пл.51, ПУ5, 32ОИИЧ Е15001-24 —"— Мишин: Пуск аварийный — ракета упала у загородки.[9]
Пуск на максимальную дальность. Аварийный пуск (9) — разрушение двигателя первой ступени.
1962
По данным 43-й ОНИС полигон Кура «работал» по 9 пускам ракеты 8К75.
16 21.03 пл.51, ПУ5, 32ОИИЧ Е10317 п-гон
Кура
ЛКИ-2этап-1
Аварийный (10) пуск. Преждевременное израсходование запаса горючего и выключение ДУ 2-й ступени на 230,5 секунде, из-за повышенного расхода горючего. Изделие упало северо-восточнее Татарска Новосибирской области.
17 22.03 пл.51, ПУ5, 32ОИИЧ Е10316 —"— Недолет 800 м, отклонение влево 50 м.
18 18.04 пл.51, ПУ5, 32ОИИЧ Е15001-20 —"— Перелет - 140 м, отклонение влево 350 м.
19 20.04 пл.51, ПУ5, 32ОИИЧ Е15001-19 —"— Аварийный (11) пуск. На 23,6 секунде полёта отказ ЖРД 8Д716 из-за разрушения топливной магистрали. Ракета упала в 10 км от старта.
20 23.04 пл.51, ПУ5, 32ОИИЧ ?? —"— Перелет - 610 м, отклонение вправо — 820 м.
21 09.06 пл.51, ПУ5, 32ОИИЧ Т10329
завод №88
—"— Мишин: запуск Р9 № 26 — 8.30 — N[нормально].[9]
Перелет - 140 м, отклонение вправо — 920 м.
22 14.06 пл.51, ПУ5, 32ОИИЧ Т10328
завод №88
—"— Мишин: 9.40 (моск[овское] вр[емя]) — Р9 № 28 — N[нормально]. [9]
Недолет — 100 м, отклонение влево — 490 м.
23 19.06 пл.75, ПУ13, "Десна", 51ОИИЧ Е15001-27
завод "Прогресс"
—"— Мишин: 13.30 (м. вр[емя]) — Р9 № 27 — N[нормально]. [9]
Первый пуск с Десны
Перелет — 3420 м, отклонение вправо - 900 м.
24 21.06 пл.75, ПУ13, "Десна", 51ОИИЧ Е15001-27
завод "Прогресс"
—"— Мишин: 8.30 (м. вр[емя]) – Р9 № 29 – N[нормально] (Без РУП-а).[9]
Недолет — 2700 м, отклонение вправо - 3500 м.
25 21.07 пл.75, ПУ13, "Десна", 51ОИИЧ Т10330 —"— Недолет — 3190 м, отклонение вправо - 80 м.
26 24.07 пл.75, ПУ13, "Десна", 51ОИИЧ Т10331 —"— Отработка технологического графика подготовки и пуска из готовности № 3 (1,5-часовая). Успешный пуск. Недолет — 1570 м, отклонение вправо — 80 м.
27 29.07 пл.75, ПУ13, "Десна", 51ОИИЧ Т10332 —"— Аварийный (12) пуск. Падение блоков «А» и «Б» в 575 и 625 км от старта, соответственно, из-за отключения батареи электропитания на 97,5 секунде.
28 22.10 пл.75, ПУ13, "Десна", 51ОИИЧ Т15001-01
завод "Прогресс"
—"— Аварийный (13) пуск. Пуск в рамках операции «К3».
Задачи: исследование надёжности СУ, надёжности радиоуправления и оценка точности измерения параметров движения. На 2,3 секунде полёта разрушение 1-й камеры ЖРД 8Д716, ракета упала в 20 км от старта.
Мишин: 6.37 (моск[овское] вр[емя]) – запуск № 9-01 аварийный с пл[ощадки] 321(опер[ация] «К»)3. (Разрушена правая шахта пл[ощадки] 321 из-за раз[ушения] КС а 2,4 сек после старта).[9]
29 28.10 пл.51, ПУ5, 32ОИИЧ Т15001-05 —"— Аварийный (14) пуск. Пуск в рамках операции «К4» для определения воздействия высотного ядерного взрыва на радиосвязь и аппаратуру. Разрушение 2-й камеры ЖРД 8Д716, ракета поднялась на 20 м, упала рядом со стартом, выведя его из строя.
Мишин: Запуск № 9 с пл[ощадки] 51 – 6.30. (2-й запуск д[ля] операции «К»). Снова авария, аналогичная аварии при запуске № 9 22.X с пл[ощадки] 3213. Старт пл[ощадки] 51 сильно разрушен. (Вряд ли целесообразно его восстанавливать).[9]
30.10 Мишин: Развернуты работы на «Долине» по монтажу доработанного стола и [5У?] с новой рамой, начались работы по системе «О».[9]
Мишин: Наши недостатки в 1962 г. Существенное опаздание с окончанием испытаний комплекса Р9А. (Последние авар[ийные] пуски в октябре по вине В.П. Г[лушко] — [ОКБ-]456). Это опоздание оказывает сильное влияние на ход всех остальных работ, на взаимоотношения с нашими смежными организациями и руководством и на авторитет нашей организации..[9]
1963
По данным 43-й ОНИС полигон Кура «работал» по 9 пускам ракеты 8К75.
30 11.02 пл.75, ПУ12, "Десна", 51ОИИЧ Т15001-33
завод "Прогресс"
—"— Задачи: Отработка технологического графика подготовки и пуска из готовности № 1 (15-тиминутная). Успешный пуск. Недолет — 50 м, отклонение вправо — 780 м.
31 14.02 пл.75, ПУ12, "Десна", 51ОИИЧ Т15001-10
завод "Прогресс", 1-я серийная партия 1962 г.
—"— Задачи: Отработка технологического графика подготовки и пуска из готовности № 1 (15-тиминутная). Аварийный (15) пуск. Ракета поднялась на 190 м, упала на стартовый стол и сгорела. Вероятная причина: срабатывание пироклапана из-за замыкания контактов в штекерах Ш131, Ш331 из-за попадания постороннего металлического предмета.
32 22.02 пл.75, ПУ14, "Долина", 51ОИИЧ Т15002-04
завод "Прогресс", 2-я серийная партия 1962 г.
—"— Задачи: Отработка технологического графика подготовки и пуска из готовности № 1 (15-тиминутная). Первый пуск со стартового комплекса "Долина". Успешный пуск. Перелет — 160 м, отклонение влево — 580 м.
33 11.03 пл.75, ПУ14, "Долина", 51ОИИЧ Е15001-34
завод "Прогресс"
—"— Пуск из готовности № 1 (15-минутная). Аварийный (16) пуск. Негерметичность в магистрали горючего двигателя 8Д715  2-й ступени на 107,25 секунде полёта, что привело к снижению давления в камере сгорания на 50 %. 2-я ступень и головная часть упали в 781 км от стартовой позиции.
34 14.03 пл.75, ПУ14, "Долина", 51ОИИЧ Е15002-35
завод "Прогресс"
—"— Пуск из готовности № 1 (15-минутная). Успешный пуск. Перелет - 120 м, отклонение вправо — 460 м.
35 20.05 пл.75, ПУ14, "Долина", 51ОИИЧ Т10344 —"— Пуск из готовности № 3. Успешный пуск. Перелет — 940 м, отклонение влево — 410 м.
36 13.06 пл.75,
51ОИИЧ
Т15001-05
завод "Прогресс", 1-я серийная партия 1963 г.
—"— Аварийный (17) пуск. Разрушение ракеты из-за превышения расчётных нагрузок, в результате отказа автомата стабилизации на 48-й секунде полёта. Ракета упала в 12 км от стартовой позиции.
37 24.07 пл.75,
"Долина", 51ОИИЧ
Т15001-06
завод "Прогресс", 1-я серийная партия 1963 г.
—"— Аварийный (18) пуск. Потеря устойчивости по каналу рыскания из-за отказа автомата стабилизации на 52-й секунде полёта, в результате — выдача команды на автоподрыв ГЧ. Ракета упала в 65 км от стартовой позиции.
38 12.09 пл.75, ПУ14, "Долина", 51ОИИЧ Т15002-03 —"— Пуск из готовности № 1 по 12-тиминутному графику. Успешный пуск. Недолет — 20 м, отклонение влево — 1310 м.
39 17.09 пл.75, ПУ14, "Долина", 51ОИИЧ Т15002-07 —"— Пуск из готовности № 1 по 12-тиминутному графику. Успешный пуск. Перелет — 740 м, отклонение вправо — 80 м.
40 27.09 пл.70, ШПУ11, "Десна-В", 51ОИИЧ ? —"— ЛКИ-3этап-1
Первый пуск шахтного стартового комплекса "Десна-В". Пуск из готовности № 1 по 20-тиминутному графику. Успешный пуск. Перелет — 630 м, отклонение вправо — 190 м.
41 18.10 пл.70, ШПУ11, "Десна-В", 51ОИИЧ ? ? Пуск из готовности № 1 по 20-тиминутному графику. Аварийный (19) пуск. Выход ДУ на пониженный режим, из-за негерметичности магистрали высокого давления горючего. Поломка коромысла клапана слива. Потеря ракетой устойчивости по каналам вращения и рыскания на 21-й секунде полёта. Ракета упала в 740 км от стартовой позиции.
24.10 пл.70, ШПУ "Десна-В", 51ОИИЧ ? ? При подготовке к пуску ракеты при заправке ракеты окислителем кто-то из персонала поднял давление в канале заправки до 132% от предельно допустимого. Во время спуска в лифте на 8-й уровень ШПУ из-за искры произошел взрыв кислородонасыщенной атмосферы. Уничтожено ШПУ, 8 человек погибли. С тех пор 24 октября на полигоне Байконур считается "черным днем" — в этот же день во время взрыва МБР Р-16 погиб маршал Неделин.
42   05.11  51ОИИЧ  Е15001-12 ?
43 04.12 51ОИИЧ Г15000-04
(8ТС)
?
44 08.12 51ОИИЧ Г15001-07
(9ТС)
?
45 21.12 51ОИИЧ Е15001-06 ?
46 25.12 51ОИИЧ Г15001-08
(5ТС)
?
1964
По данным 43-й ОНИС полигон Кура «работал» по 8 пускам ракеты 8К75.
47 04.01 51ОИИЧ Г15001-03 ?
48 09.01 51ОИИЧ Г10342 ? Пуск ракеты Р-9 № 42 из «Б» [9]
49 12.01 51ОИИЧ Т10345 ? Пуск -»- № 45 из «А» [9]
50 22.01 51ОИИЧ Г15001-04
(7ТС)
? Залп
51 51ОИИЧ Г15001-09
(10ТС)
?
52 51ОИИЧ Г15001-02
(6ТС)
?
53 25.01 51ОИИЧ Г15001-03А
(1ТС)
?
54 02.02 пл.70, ШПУ "Десна-В", 51ОИИЧ ? ? Завершающий пуск программы ЛКИ. Всего произведено около 50 пусков ракеты.
... 15.05 51ОИИЧ Р15001-03   Контрольный
... 24.09 51ОИИЧ Г15001-13   УБП. Кедр
1965
По данным 43-й ОНИС полигон Кура «работал» по 6 пускам ракеты 8К75.
... 04.03 51ОИИЧ Г15000-15   УБП
... 06.03 51ОИИЧ Т15001-11   УБП
... 21.07 Омск     УБП. Первый пуск из ПР
... 24.09 51ОИИЧ У15001-10   Контрольный
... 28.09 51ОИИЧ У15001-07   УБП
... 19.10 51ОИИЧ У15001-03   УБП
... 23.12 51ОИИЧ У15002-03   Контрольный
1966
По данным 43-й ОНИС полигон Кура «работал» по 3 пускам ракеты 8К75.
... 03.03 Омск     УБП
... 26.03 51ОИИЧ Т15001-08   УБП
... 11.07 51ОИИЧ Н15001-05   Контрольный
... 17.07 Омск     УБП
1967
По данным 43-й ОНИС полигон Кура «работал» по 4 пускам ракеты 8К75.
... 16.05 Плесецк Г15002-02   УБП. Первый пуск 8К75 с Плесецка
... 20.07 Тюмень     УБП. Первый пуск из ПР
... 20.10 Тюмень     УБП
... 31.10 51ОИИЧ Г15003-10   УБП
... 23.12 51ОИИЧ Г15003-01   УБП
1968
По данным 43-й ОНИС полигон Кура «работал» по 5 пускам ракеты 8К75.
... 07.06 Тюмень     УБП
... 07.10 Плесецк Г15002-03   УБП
... 25.10 Плесецк Г15002-06   УБП
... 04.12 51ОИИЧ Г15003-03   УБП
1969
По данным 43-й ОНИС полигон Кура «работал» по 7 пускам ракеты 8К75.
... 06.01 51ОИИЧ Г15003-04   УБП
... 01.11 Плесецк Г15002-07   УБП
... 15.12 51ОИИЧ У15002-01   УБП
1970
По данным 43-й ОНИС полигон Кура «работал» по 9 пускам ракеты 8К75.
... ...       ...
1971
По данным 43-й ОНИС полигон Кура «работал» по 2 пускам ракеты 8К75.
... 31.05 Плесецк Г15001-01   УБП
1972
По данным 43-й ОНИС полигон Кура «работал» по 1 пуску ракеты 8К75.
... 14.03 Омск     УБП
1973
По данным 43-й ОНИС полигон Кура «работал» по 1 пуску ракеты 8К75.
... 11.07 Плесецк Г15001-10   УБП
1974
По данным 43-й ОНИС полигон Кура «работал» по 1 пуску ракеты 8К75.
... 21.01 Плесецк Г15001-08   УБП. Последний пуск 8К75 из Плесецка
1975
По данным 43-й ОНИС полигон Кура «работал» по 20 пускам ракеты 8К75.
...
1976
По данным 43-й ОНИС полигон Кура «работал» по 14 пускам ракеты 8К75.



Всего на три этапа ЛКИ затрачено 54 изделия.

В последующем, при контрольных отстрелах серийных ракет в период с 15 мая 1964г. по 16 декабря 1968 г. из 16 ракет 14 дошли до цели.

Всего на Байконуре проведено 68 пусков ракеты 8К75. Последний проведен в 1969 году.

По данным 43-й ОНИС (Полигон Кура) на полигоне «работали» всего по 104 пускам ракеты 8К75, по годам:

  1961 1962 1963 1964 1965 1966 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976 Всего
Работ 5 9 9 8 6 3 4 5 7 9 2 1 1 1 20 14 104



3stars



Источники:

1. "R-9A" by Heriberto Arribas Abato - Own work. Licensed under CC BY-SA 3.0 via Wikimedia Commons.

2. Ракетный щит Отечества. Под общ.ред. В.Н.Яковлева / Москва, 1999

3. Ракетные системы РВСН. От Р-1 – к «Тополю-М» (1946-2006 гг.). / Сост. Смирнов И.Г. – Смоленск. 2006 г.

4. Из докладной записки от 28 марта 1959 г. в ЦК КПСС В.Д. Калмыкова, П.В. Дементьева, Б.Е. Бутома, С.П. Королева, М.С. Рязанского, В.П. Бармина, H.A. Пилюгина, А.М. Исаева, В.П. Мишина, Р.Я. Малиновского, М.И. Неделина в ЦК КПСС о разработке ракет Р-9А и Р-9В

5. Из докладной записки Д.Ф. Устинова, Р.Я. Малиновского, М.И. Неделина, К.Н. Руднева, В.Д. Калмыкова, Б.Е. Бутомы, Е.П. Славского, П.В. Дементьева, С.П. Королева, В.П. Глушко, H.A. Пилюгина, М.М. Рязанского, В.П. Бармина, В.И. Кузнецова в ЦК КПСС от 20 апреля 1959 г. о разработке межконтинентальной баллистической ракеты Р-9А

6. Из постановления ЦК КПСС и Совета Министров СССР № 521-235 от 13 мая 1959 г. «О разработке ракеты Р-9А»

7. Волков Е.Б., Филимонов А.А., Бобырев В.Н., Кобяков В.А. Межконтинентальные баллистические ракеты СССР(РФ) и США (под ред. Е.Б. Волкова) / РВСН, 1996.

8. Черток Б.Е. Ракеты и люди. Книга III. Глава 1. «Щит и меч» стратегического назначения /

9. Мишин В.П. - Дневники. Записи и воспоминания (1960-1974 годы) том 1 / Воронеж: Кварта, 2014

10. Технологические объекты наземной инфраструктуры ракетно-космической техники (инженерное пособие). Под общ.ред.И.К. Бармина. Книга 2 / Москва: 2006

11. Ракетно-космическая корпорация "Энергия" им. С.П. Королева. 1946-1996. (Гл.ред. Семенов Ю.П.) / РКК "Энергия" 1996

12. ФГУП «Красноярский машиностроительный завод» Буклет к 75-летию завода. / Красноярск, 2007

13. Оружие и технологии России. Том 1. Стратегические ядерные силы. Под общ.ред. И.Сергеева / Москва: 2000



Для комментариев.

Вы должны быть зарегистрированы в Facebook.

или ВКонтакте.
